產品介紹

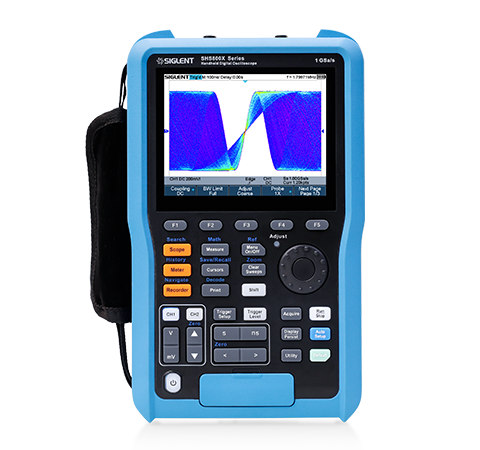

SHS800X/SHS1000X 系列示波表集成兩個示波器通道，包含 200MHz， 100MHz 和 70MHz 帶寬機型。內置 1GSa/s 采樣率的高速ADC 芯片。單通道模式下最大采樣率 1GSa/s，存儲深度達 12Mpts；雙通道模式下，每通道采樣率最大 500MSa/s，存儲深度 6Mpts。SHS800X 系列示波表集成一個隔離萬用表通道，可以量最高600Vrms 的 DC/AC 電壓。萬用表到保護地之間的安全電壓可達到 CATIII 300Vrms， CAT II 600Vrms，可以應用在實驗室和具備保護接地的
CAT III 600Vrms，CAT II 1000Vrms?？蓱迷诟〉匦盘枩y試場景，全隔離設計更有效保護設備和人員安全。SHS800X/SHS1000X 系列數字示波表支持超寬的輸入電壓范圍，2mV（5mV）/div -100V/div，可支持最大 400V 的垂直偏移范圍。小檔位下具有超低底噪，可覆蓋從小信號到高電壓的多種測試場景。
SHS800X/SHS1000X 系列示波表引入了新一代 SPO（超級熒光示波器）技術，該技術可提供出色的信號保真度和性能。具有高靈敏度和低抖動的數字觸發系統，波形捕獲率最大到 400000 幀/秒。具有 256 級輝度等級及色溫顯示；支持豐富的智能觸發、串行總線觸發；標配解碼功能，支持 IIC、SPI、UART、CAN、LIN 解碼；支持歷史模式（History）、順序模式（Sequence）和增強分辨率模式（Eres）；具備豐富的測量和數學運算功能；1M 點 FFT 可以得到非常細致的頻率分辨率；12M 全采樣點的測量保證了測量精度和采樣精度相同，采集系統性能可以媲美同等級的臺式示波器。
SHS800X/SHS1000X 系列數字示波表秉持被動散熱的設計理念，采用密封、防塵和防滴水的外殼設計，防塵防水等級達到 IP51，并通過了IEC60529 的 IP 等級認證。產品兼具堅固防滑的橡膠磨砂的外殼，方便在較惡劣的空氣環境中使用。
特性與優點
- 集示波器，萬用表，波形記錄儀，測量值記錄儀，協議分析，F(xiàn)FT頻譜分析儀于一體
- 帶寬70 MHz、100 MHz、200 MHz，存儲深度12 Mpts，采樣率1 GSa/s
- SPO數字熒光技術，波形刷新率10 萬幀/秒（Sequence模式下可達40 萬幀/秒）
- 重量僅為1.75 kg，標配便攜式單肩包，能輕松裝入多種探頭以及配件
- 基于硬件實現的真有效值萬用表
- 新款鋰電池，容量6900 mAh，續航時間達到5.5 小時
- 防塵防水級別達到IP51 級
