SDS5000 系列超級熒光示波器
SDS5104X/SDS5102X
請求報價
廠家
鼎陽科技
產品分類

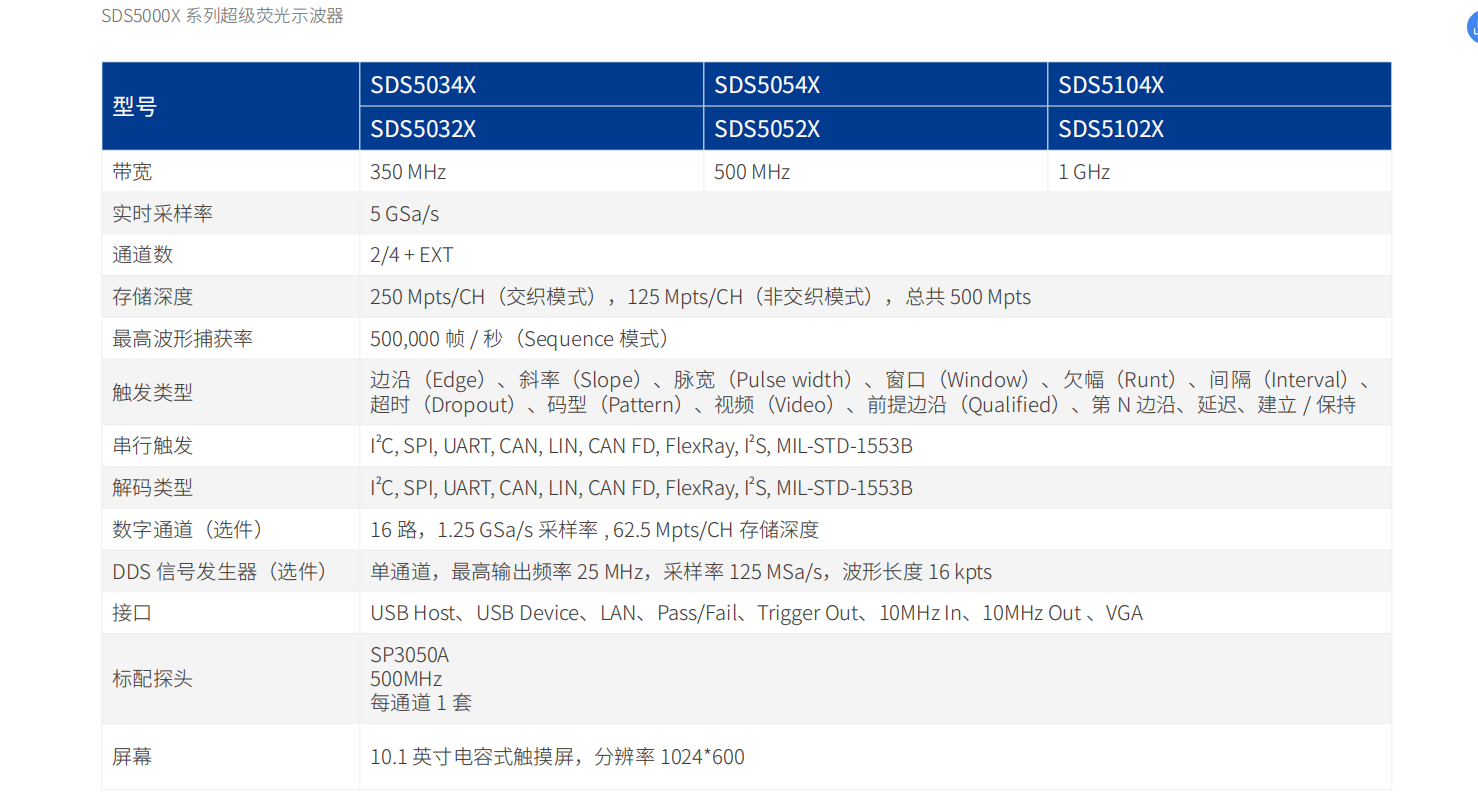

特性與優點
*模擬通道帶寬：350MHz、500MHz、1GHz，實時采樣率高達 5GSa/s
*新一代 SPO 技術
? 波形捕獲率最高達 500,000 幀 / 秒（Sequence 模式）
? 支持 256 級波形輝度及色溫顯示
? 存儲深度達 250Mpts/ 通道
? 數字觸發
*智能觸發 : 邊沿（Edge）、斜率（Slope）、脈寬（Pulse）、
窗 口（Window）、 欠 幅（Runt）、 間 隔（Interval）、
超 時（Dropout）、 碼 型（Pattern）、 視 頻 觸 發（ 支 持
HDTV）、前提邊沿（Qualified）、第 N 邊沿、延遲、建
立 / 保持
串 行 總 線 觸 發 和 解 碼， 支 持 的 協 議 I
2
C、SPI、UART、
CAN、LIN、CAN FD、I
2
S、FlexRay、MIL-STD-1553B
低本底噪聲，電壓檔位低至 500μV/div
把用戶最常用的功能做成了便捷化一鍵式操作， 共計 10
種， 分 別 為 Auto Setup、Default、Cursors、Measure、
Roll、History、Persist、Clear Sweeps 、Zoom 和 Print
分段采集（Sequence）模式，最大可以將存儲深度等分為
100,000 段，根據用戶設置的觸發條件，以非常小的死區
時間分段捕獲符合條件的事件
歷史模式（History），最大可記錄 100,000 幀波形
數十種自動測量功能，支持測量統計、Gating 測量、Math
測量、History 測量、Ref 測量
波形運算功能（2M 點 FFT、加、減、乘、除、積分、微分、
平方根等多種算子）
多種高級數據分析和處理功能：搜索和導航、數字萬用表、
波形直方圖、硬件實現的高速模板測試等
硬件實現的平均和 ERES（增強分辨率）運算
16 路數字通道（選件）
25MHz DDS 任意波形發生器（選件）
10.1 英寸電容式觸摸顯示屏，分辨率 1024*600
豐 富 的 接 口：USB Host、USB Device(USBTMC)、LAN
（VXI-11/Telnet/Socket）、Pass/Fail、Trigger Out、
10MHz In、10MHz Out
支持外接鼠標和鍵盤操作；內建的 Web Server 支持通過
網頁控制儀器
支持豐富的 SCPI 遠程控制命令
多國語言顯示及嵌入式在線幫助
相關產品
SDS6000 Pro系列高分辨率數字示波器
SDS6000 Pro系列
SDS6000 Pro 系列高分辨率數字示波器，具有最高 12-bit 垂直分辨率、優秀的本底噪聲性能和垂直測量精度，能滿足更高精度的測量需求。SDS6000 Pro 的最大帶寬 2 GHz，采樣率最高 10GSa/s，具備 4 個模擬通道和 16 個數字通道，存儲深度可達 500Mpts/通道。SDS6000 Pro 采用的 SPO 技術，波形捕獲率高達750 000 幀/秒，具有 256 級輝度等級及色溫顯示；創新的數字觸發系統，觸發靈敏度高，觸發抖動??；支持豐富的智能觸發、串行總線觸發和解碼；支持歷史（History）模式、分段采集（Sequence）、模板測試、搜索、導航、波形直方圖、波特圖、電源分析、眼圖和抖動分析等高級分析模式；具備豐富的測量和數學運算功能。SDS6000 Pro 采用了 12.1 英寸電容式觸摸屏，支持多種手勢實現對波形和菜單的常用操作，結合前面板的多個一鍵操作按鍵，極大地優化了操作示波器的效率，提升了用戶體驗。
【廠家】 鼎陽科技
【產品分類】 測試與儀器 - 通用電子測試 - 數字示波器/邏輯分析儀
SDS7000A 系列高分辨率數字示波器
SDS7000A 系列
SDS7000A系列高分辨率數字示波器，具有12-bit垂直分辨率、優秀的本底噪聲性能和垂直測量精度，最大帶寬4GHz，采樣率最高20GSa/s，提供4個模擬通道和16個數字通道，存儲深度可達1Gpts/通道，能滿足更高帶寬、更高精度的測量需求。SDS7000A采用SPO 技術，波形捕獲率高達100萬幀/秒，具有256級輝度等級及色溫顯示；創新的數字觸發系統，觸發靈敏度高，觸發抖動?。恢С重S富的智能觸發、串行總線觸發和解碼；支持歷史（History）模式、分段采集（Sequence）、模板測試、搜索、導航、波形直方圖、波特圖、電源分析、眼圖和抖動分析、協議一致性分析等高級分析模式；具備豐富的測量和數學運算功能。SDS7000A延續了鼎陽示波器良好的易用性和用戶體驗，采用15.6英寸電容式觸摸屏，支持多種手勢實現對波形和菜單的常用操作，結合前面板的多個一鍵操作按鍵，極大地優化了操作示波器的效率；支持外接顯示器和鼠標，支持通過網頁訪問進行操控，支持完備的遠程命令集，使用靈活，可適用多種應用場景。
【廠家】 鼎陽科技
【產品分類】 測試與儀器 - 通用電子測試 - 數字示波器/邏輯分析儀

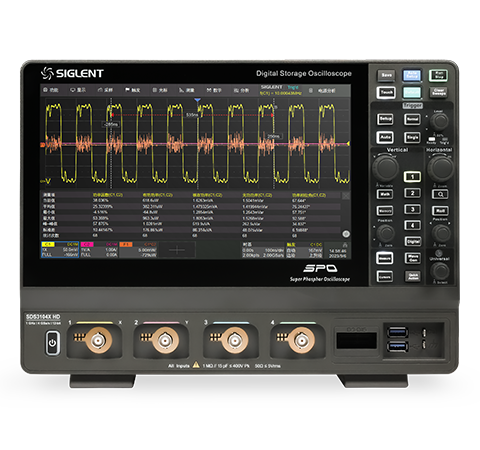

SDS3000X HD 高分辨率數字示波器
