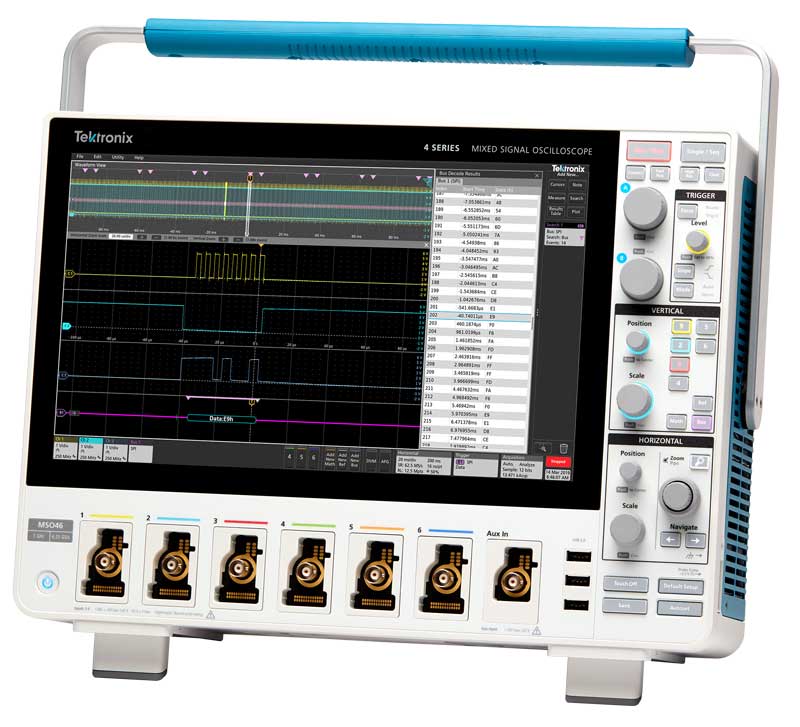

Tektronix 4 系列 MSO 混合信號示波器
Tektronix 4 系列 MSO 混合信號示波器
4 系列
請求報價
全新4 系列混合信號示波器擁有同類產品中超大的顯示和更高的可用通道數，讓您在有限的空間獲得前所未有的洞察力。全新體驗，符合工程師潛意識觸摸操作的界面設計。
廠家
泰克(Tektronix)
產品分類
  • 描述
  • 技術規格
  • 資料下載
全新4 系列混合信號示波器擁有同類產品中超大的顯示和更高的可用通道數，讓您在有限的空間獲得前所未有的洞察力。全新體驗，符合工程師潛意識觸摸操作的界面設計。

泰克 4系列 MSO 混合信號示波器 型號


型號 模擬帶寬 模擬通道 數字通道數 采樣率 記錄長度
MSO44 200 MHz 至 1.5 GHz 4 最多 48 條（可選） 6.25GS/s 31.25 M 至 62.5 M 點
MSO46 200 MHz 至 1.5 GHz 6 最多 48 條（可選） 6.25GS/s 31.25 M 至 62.5 M 點


泰克 4系列 MSO 混合信號示波器 概述


同類產品中超大的顯示以及屢獲殊榮的用戶界面


4 系列 MSO 采用與屢獲殊榮的 5 系列相同的觸摸式用戶界面技術，以及同類產品中超大的顯示和超高分辨率的顯示，打造了示波器全新的操作體驗。
  • 13.3 英寸高清顯示屏
  • 6.1 英寸（15.5 厘米）深，適合有限的工作臺空間

出色的細節設計和多達 6 條Flex channel的輸入通道


  • 任何通道都可以顯示波形、頻譜或兩者
  • 任何一條輸入通道都可連接邏輯探頭來查看八條數字通道
  • 所有通道均具備出色的細節設計和準確的測量
    • 12 位垂直分辨率（高分辨率模式下可達 16 位）
    • 在所有模擬和數字通道上實時采樣率高達 6.25 GS/s
    • 高達 62.5 M 點記錄長度

規格一覽


輸入通道
  • 4 或 6 路 FlexChannel 輸入
  • 每個 FlexChannel 提供一個模擬信號輸入或者連接TLP058 探頭實現 8 路數字邏輯輸入
帶寬1
  • 200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz
采樣率
  • 在所有模擬/數字通道上實時采樣率高達 6.25 GS/s
記錄長度
  • 31.25 或 62.5 M 點
垂直分辨率
  • 12 位
  • 高分辨率模式下高達 16 位
信號生成1
  • 任意波形、正弦波、方波、脈沖、斜坡、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢、Cardiac
數字電壓表2
  • 4 位交流有效值電壓，直流電壓
  • 直流 + 交流有效值電壓
觸發頻率計數器2
  • 8 位
高級分析1
  • 自動功率測量
  • 頻譜視圖的混合域分析
協議支持1
  • 10Base-T, 100Base-TX
  • CAN, CAN FD, LIN, FlexRay
  • I2C，SPI
  • I2S, LJ, RJ, TDM
  • I3C
  • MIL-STD-1553、ARINC 429
  • RS-232、RS-422、RS-485、UART
  • SENT
  • SPMI
  • USB 2.0 LS、FS、HS
顯示器
  • 13.3 英寸（338 毫米）
  • 高清彩色 (1920 x 1080) 電容式觸摸屏
尺寸（高 x 寬 x 深）
  • 280 毫米 x 450 毫米 x 155 毫米
  • （9.8 英寸 x 17.7 英寸 x 6.1 英寸）
重量
  • 16 磅（7.3 千克）

1 - 可選且可升級
2 - 產品注冊后免費

更多功能和可升級


立即獲取所需的所有調試功能，或在需要時添加這些功能 - 無需將其發回來。
  • 高達 1.5 GHz 帶寬
  • 高達 62.5 M 點記錄長度
  • 數字通道：每個 TLP058 邏輯探頭提供 8 條數字通道
  • DVM/頻率計數器（在注冊后免費提供）
  • 任意波形/函數發生器
  • 高級分析
    • 串行總線解碼和觸發
    • 頻譜視圖混合域分析
    • 自動功率測量

了解泰克為您的應用推薦的精選產品


使用您所需的正確工具立即開始使用。我們的專家預先選擇了五個關鍵應用的適合附件，讓您更快地解決問題：
  • 功率電子
  • 電源完整性
  • 串行總線解碼
  • EMI 預一致性
  • 無線嵌入

泰克 4系列 MSO 混合信號示波器

適合每一位工程師的示波器


無論您是在調試串行總線還是在設計高速數字標準，我們都在示波器用戶界面中設置了一個新標準，以便您可以更快、更輕松地找到答案。
泰克 4系列 MSO 混合信號示波器
