一，產品概述
緊湊型設計，助力機器診斷和自動化測試
SDS6000L緊湊型示波器設計精巧，其4通道型號機身厚度僅為43mm，占用1U的空間，區別于傳
統的需要占據7U的臺式示波器，其薄型的設計，能夠極大地節省空間，為機器診斷和自動化測試
場景提供了更優選擇。8通道示波器采用2U封裝，最大可擴展至512模擬通道，極大地提高了通道
密度。在機器診斷和自動化測試領域，大多數工程師和研究人員更青睞擁有足夠性能和通道數的
高性價比數據采集解決方案，而SDS6000L系列緊湊型示波器以及其搭建的多通道高速數據采集系
統，滿足了這一訴求。
靈活組網，最高512通道高速數據采集系統
SDS6000L外形設計精巧，體積緊湊，僅有1U高，能夠組建靈活的多通道采集系統，用更小的空
間獲取更大的測量范圍，即通過同步機觸發多臺（最多64臺）示波器同步采集，最多支持擴展至
512個模擬通道；可通過外接顯示器和鼠標實現人機交互，也可通過網口連接上位機，通過
WebServer?或二次開發上位機軟件實現對儀器的遠程操控，使用靈活，非常適用從實驗室到生產
中的多種應用場景。
12-bit高分辨率，滿足更高精度的測試需求
高分辨率示波器能有效提高信號測量精度。傳統8-bit分辨率示波器的量化等級為256，而12-bit分
辨率的量化等級為4096，這意味著測量電壓為1V的信號，12-bit下可測得的最小信號幅度為
1/4096V，而8-bit只有1/256V。12-bit分辨率可達到傳統8-bit的16倍，這將信號的測量精度提升了
一個量級。
高分辨率示波器對本身的底噪要求極高，否則小信號很容易淹沒在噪聲之中。SDS6000L的底噪值
僅為153μVrms，其直流增益精度可達±0.5%，能讓12-bit ADC充分發揮性能，使用戶能觀察到更
多波形細節。
優異性能，高保真信號捕獲與細節體現
SDS6000L系列在機身小巧的同時也保持了優異的性能：帶寬最高可達2GHz，可測量上升時間更
短的信號；最高10GSa/s采樣率，能更準確地捕獲波形數據，而最大500 Mpts/通道的深存儲，使
用戶能夠使用更高的采樣率捕獲更長時間的信號，然后快速放大需要關注的區域，做到整體與細
節的兼顧；采用鼎陽創新的SPO技術，擁有最達750 000?幀/秒（Sequence?模式）的波形捕獲
率，能輕松捕獲到低概率異常事件。

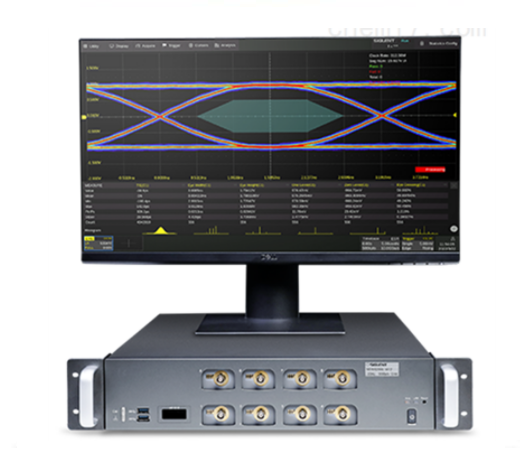

眼圖和抖動分析
眼圖分析是高速系統信號完整性分析的核心。SDS6000L提供對數字信號進行眼圖和抖動分析的功
能，自動從串行數據中提取時鐘用于重構眼圖和進行抖動計算；
支持多種眼圖和抖動參數的自動測量；
支持對眼圖的模板測試。
豐富的硬件接口
支持?2?個?USB Host 3.0?和?2?個?USB Host 2.0、1?個?USB Device 2.0 (USBTMC)、1?個?1000M?
LAN（VXI-11/Telnet/Socket）、1?個micro SD?卡、1?個輔助輸出（Pass/Fail?和?Trigger Out?復
用）、1?個?HDMI?視頻輸出接口、1?個?10 MHz In?和?1?個?10 MHz Out。
