一、電性考量有以下的選擇
|
量測低電流?Kelvin? ? ? ? ?? |
漏電Leakage10fA |
|
量測低電流 三軸線1.5M+三軸公??? |
漏電Leakage100fA |
|
量測低電流 同軸線1.5M＋BNC公 |
漏電Leakage10pA |
|
量測低電容 |
最小0.02pF |
|
量測高速MHz~GHz |
頻率100MHz～1GHz |
|
量測高壓kV |
最高10 kV |
二、機構考量有以下的選擇
3.1 螺絲固定Screw:探針插口預設45度,長度12公分
l?不帶配線（客戶準備?一般P V C配線）?
l?量測低電流?三軸線Triaxial?? 1.2M+三軸公? ? ? ?漏電Leakage100fA

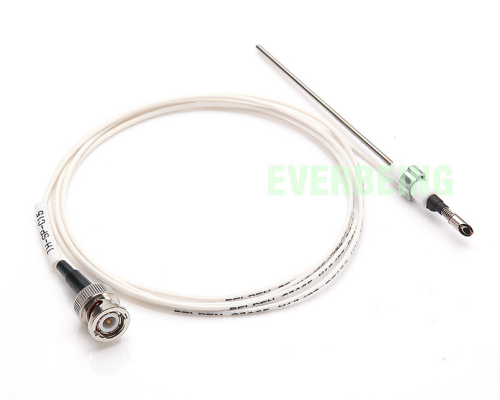

l?量測低電流?同軸線Coaxial? 1.2M＋BNC公? ? ?漏電Leakage10pA
3.2 彈簧固定Spring:探針插口預設45度,長度12公分
l?不帶配線（客戶準備?一般P V C配線）
l?量測低電流?三軸線Triaxial? 1.2M+三軸公? ? ? ?漏電Leakage100fA
l?量測低電流?同軸線Coaxial? 1.2M＋BNC?公? ??漏電Leakage10pA
3.3 插管固定Tubular:前端夾頭當探針插入時自動將探針固定,?探針抽取時也不需額外工具直接拔出來.
l?量測低電流?三軸線Triaxial? 1.2M+三軸公? ? ? ? ? ? ? ?漏電Leakage100fA
l?量測低電流?同軸線Coaxial 1.2M＋BNC?公? ? ? ? ? ??漏電Leakage10pA
3.4 低電流10fA低電容10fF Kelvin量測
l?Kelvin Probe探針桿附有兩個SSMC?接頭,針尖50 ohm損壞的話可以只更換針尖,?針尖的直徑有1micron 40micron 100micron,?如果需要脈沖速度可以達到<10nS ,也可以依需求串接電阻或探針彼此之間的接地互相串接
