產品簡介

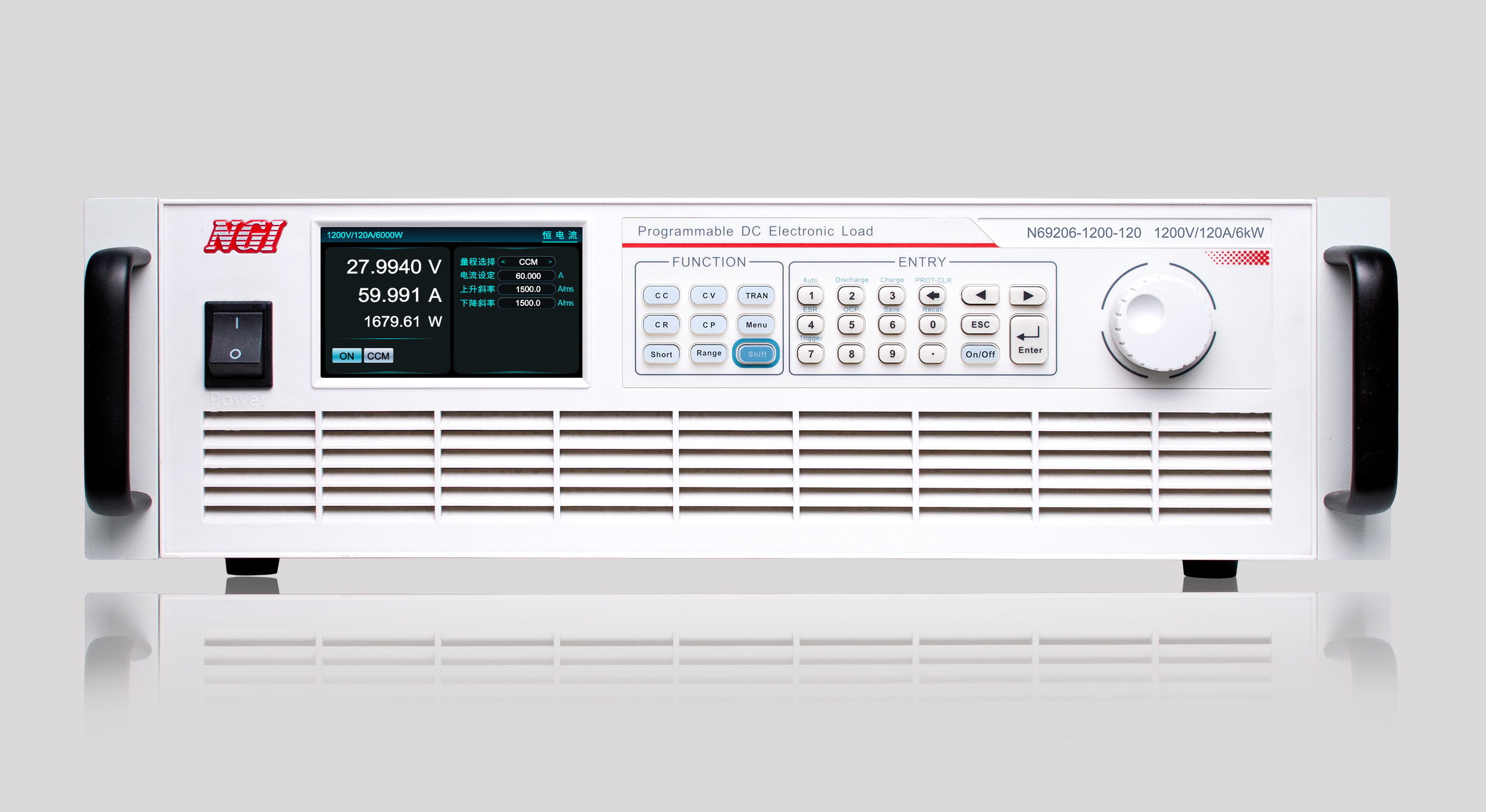

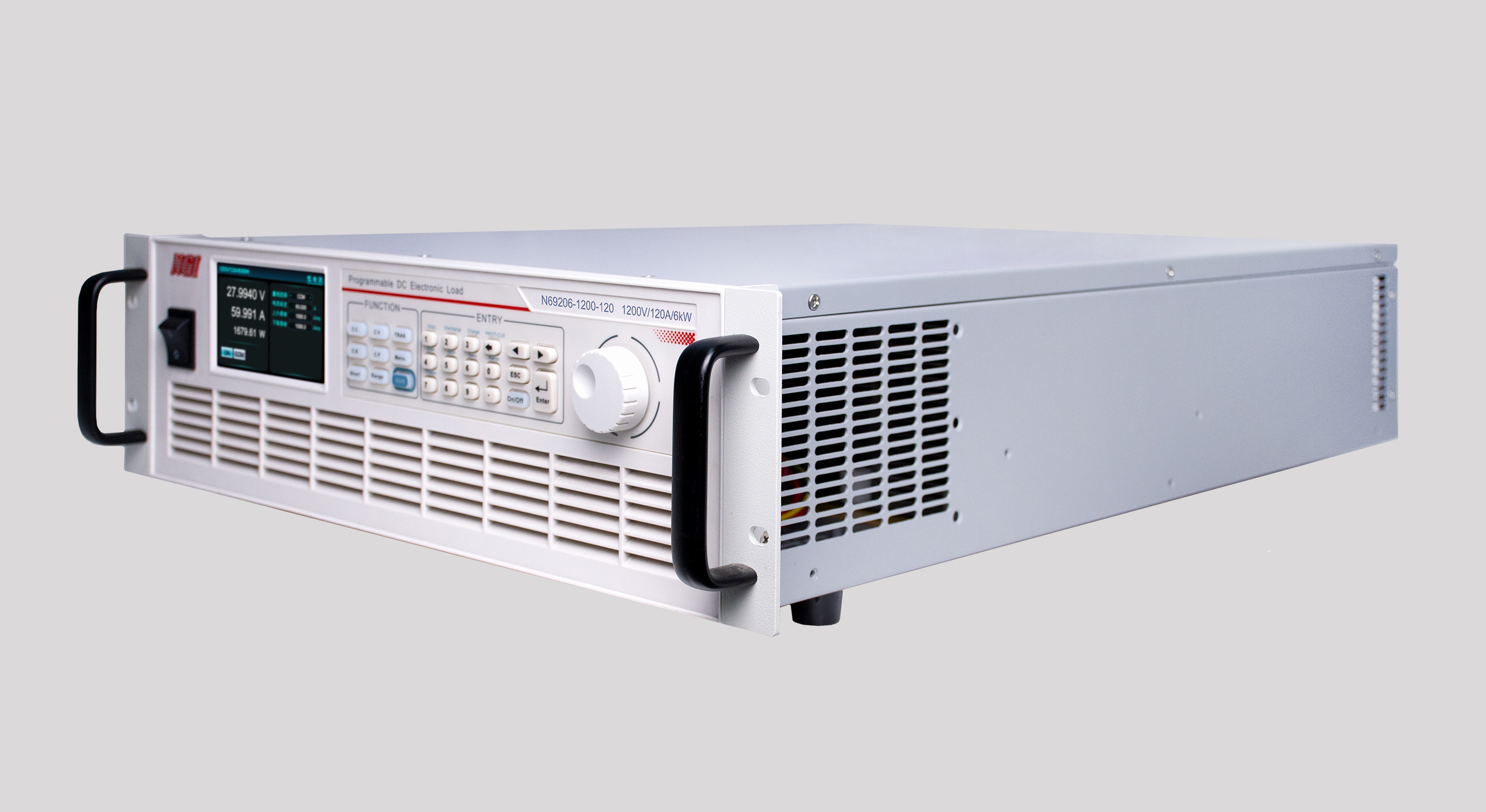

N69200 系列為一款高可靠性、高精度、多功能的高性能大功率可編程直流電子負載產品。N69200 系列為 150V、600V、1200V三種電壓規格，標準 19 英寸 3U 機箱功率高達 6kW，且支持主 / 從并機控制，可主 + 主、主 + 從多種方式實現擴功率。在量測方面，N69200 全系列支持電壓、電流、功率、電阻三量程，并提供高精度測量，使得單產品測試范圍更廣。
N69200 系列產品功能、性能強大，CV 環路速度可調，電流上升下降速度快，多達 8 種工作模式，支持序列測試、動態測試、放電測試、充電測試、OCP/OPP 測試、模擬短路、等效直流內阻（DCIR）測試（選配）、任意波形拉載測試（選配）等多種功能；并支持本地 / 遠程控制，標配 LAN/RS232/CAN 通訊控制、USB HOST（波形導入）、數字輸入輸出、模擬輸入輸出接口，選配 GPIB 通訊控制。N69200 系列產品采用標準 3U/19 英寸機箱，基于模塊化設計理念，將功率密度提高一倍，并開發多種功能，配合強大的產品性能指標，能有效解決測試中的各種應用需求，是研發測試及 ATE 測試系統值得信賴的產品。
主要特點
- 單機輸入功率：2~60kW，3U/6kW超高功率密度
- 電壓范圍：0~150V/0~600V/0~1200V
- 支持主/從并機控制，可主+主、主+從多種控制方式實現擴功率
- 電流范圍：0~2500A
- 時間量測，上升、下降時間測量精度：10μs
- 支持序列測試、放電測試、充電測試、OCP/OPP測試、模擬短路功能
- 8種工作模式：CC、CV、CP、CR、CV+CC、CR+CC、CV+CR、CP+CC
- 恒電壓、恒電流、恒功率、恒電阻三量程，寬量測范圍
- 電壓測量精度：0.015% + 0.015%F.S.
- 電流測量精度：0.04% + 0.04%F.S.
- 短時間1.6倍功率加載能力（< 3s）
- CV 環路速度可調，匹配不同電源
- 電壓/電流采樣率：高達500kHz
- 30kHz高速動態模式，動態變頻掃描
- 任意波形拉載測試（選配），正弦波可達 20kHz，支持U盤導入
- 等效直流內阻（DCIR）測試（選配）
- 軟開/關機功能、電流振蕩保護功能
- 可編程保護，過電流、過電壓，過功率、反接檢測和溫度保護
- 支持100組參數掉電保存，方便快速調用
- 支持電流監視輸出、外部編程輸入、外部觸發輸入，支持10kHz正弦波編程輸入
- 支持LAN/RS232/CAN通訊控制，可選配GPIB通訊控制
- 支持MPPT最大功率追蹤功能
應用領域
- 燃料電池電堆及發動機、鋰電池包、超級電容、光伏組件等新能源領域
- 工業電源、服務器電源、通訊電源等大功率直流電源
- UPS電源、DC-DC轉換器、車載充電機等電力電子產品
- 發電機組、儲能系統、直流充電樁等電源供應類
- 接觸器/繼電器、汽車高壓配件等直流大功率器件類
