GGB探頭75
75
請求報價
PICOPROBE? MODEL 75得益于具有固有的低損耗和低色散特性的同軸技術，在其頻率范圍內可實現小于 1.0 db（典型值）的插入損耗和大于 15 db（最大值）的回波損耗。
廠家
GGB Industries Inc
產品分類
PICOPROBE?

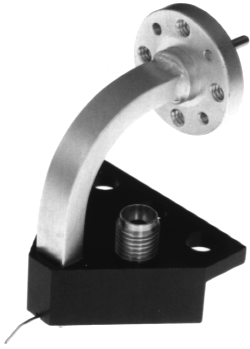

MODEL 75為微波探測性能樹立了新標準。得益于具有固有的低損耗和低色散特性的同軸技術，75 型（帶或不帶偏置 T 選項）在其頻率范圍內可實現小于 1.0 db（典型值）的插入損耗和大于 15 db（最大值）的回波損耗。
75 型具有單獨彈簧加載的鈹銅尖端，即使在探測非平面結構時也能提供可靠的接觸。這種可靠的低電阻觸點是在 V 波段頻率下提供高可重復測量 （-50 db） 的關鍵之一。75 型還可以直接查看探頭尖端，以實現精確定位。
可以指定 50 微米及以上的任何間距（尖端間距）。探頭可以配置接地-信號-接地 （G，S，G）、接地信號 （G，S）
或信號-接地 （S，G）
針尖封裝。我們建議您使用具有 G、S、G 基底面的較小間距，以獲得最佳性能，大多數客戶選擇的是間距為 100 至 250 微米的 GSG 探頭。
特征
- 耐用 50 GHz 至 75 GHz
- 插入損耗 最大 1.25 db
- 回波損耗 最大 15 db
- 單獨彈簧加載觸點
- 測量重復性 -50 db
- 提供偏置 T 選項
- 獲得專利的同軸設計
相關產品
GGB ST SERIES
ST SERIES
GGB Industries， Inc. 提供的 ST SERIES探頭尖端由直徑為 0.020 英寸（0.51 毫米）的實心鎢軸精密制成，這些耐用的 1.5 英寸長實心鎢軸探頭尖端用于大多數標準微定位器，用于探測集成電路、焊盤或線路。
【廠家】 GGB Industries Inc
【產品分類】 測試與儀器 - 探針臺 - 探針
GGB T-4 SERIES
T-4 SERIES
T-4 尖端用于大多數標準商用微定位器，用于探測集成電路、焊盤或線路，每個T-4尖端使用22、35、60、125 或 12 微米直徑鎢絲。
【廠家】 GGB Industries Inc
【產品分類】 測試與儀器 - 探針臺 - 探針
GGB DIFFERENTIAL CALIBRATION SUBSTRATE
差分校準基板
GGB Industries， Inc. 的差分校準基板系列允許用戶在探頭尖端校準任何 GGB Industries， Inc. 的微波 Picoprobe?系列探頭。
【廠家】 GGB Industries Inc
【產品分類】 測試與儀器 - 探針臺 - 探針
