GGB探頭50A
50A
請求報價

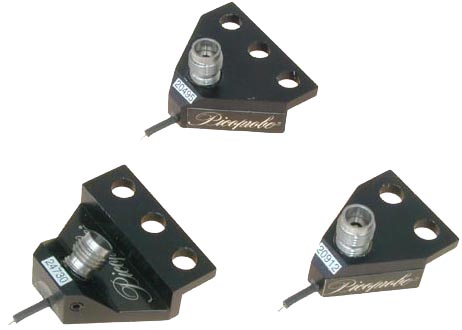

GGB Industries， Inc. 的 MODEL 50A 探頭為微波探測性能樹立了新標準。50A 型采用低損耗同軸技術，在 1 GHz 頻率下可實現小于 0.18 db 的插入損耗和大于 50 db 的回波損耗。
廠家
GGB Industries Inc
產品分類
GGB Industries， Inc. 的 MODEL 50A 探頭為微波探測性能樹立了新標準。50A 型采用低損耗同軸技術，在 1 GHz 頻率下可實現小于 0.18 db 的插入損耗和大于 50 db 的回波損耗。
50A 型采用單獨彈簧加載的鈹銅或可選的鎢尖端，即使在探測非平面結構時也能提供可靠的接觸。這種可靠的低電阻觸點是提供高度可重復測量的關鍵之一。50A 型還可以直接查看探頭尖端，以實現精確定位。
50A型可以安裝在各種適配器中，以便與標準微波探針臺一起使用。也可提供定制安裝。
可以指定 25 至 1250 微米的任何間距（尖端間距）。探頭可以配置接地-信號-接地 （G，S，G）、接地信號 （G，S） 或信號-接地 （S，G） 針尖封裝。
50A型是通過2.4mm母頭連接器連接的，該連接器也與 V 型連接器兼容。
特征
- 耐用
- 直流至 50 GHz
- 從 25 到 1250 微米的任何間距
- 插入損耗小于 1.0 db
- 回波損耗大于 18 db
- 測量重復性 -80db
- 單獨彈簧加載觸點
- 提供鈹銅或鎢烙鐵頭
- 各種足跡
- 獲得專利的同軸設計
- 提供 13 種款式
- 提供自定義配置
