30MHz~200MHz共模吸收鉗

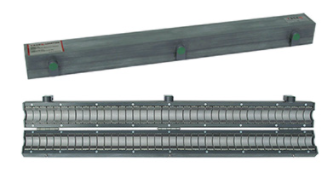

CMAD 20B
請求報價
CMAD 20B是一種共模吸收裝置(Common Mode Absorption Device),在CISPR 16-1-4中得到指定，用于改善不對稱線纜阻抗(共模阻抗)，提高測試可重現性。使用時，將之鉗合在離開試驗區域的電纜上。同一試驗布置中，不得使用超過3個共模吸收裝置
廠家
.
產品分類
應用范圍：
可重現的試驗結果需要在指定的頻率范圍內有著指定的線阻抗，該阻抗對輻射發射測量結果有著重大的影響。CMAD 20B用于在輻射發射測試中，對離開受試區域的、連接AE的線纜進行去耦隔離，提供規定的高頻阻抗，以獲取可重現的試驗結果。
主要技術參數：
-
頻率范圍(CIPSR 16-1-4)：30MHz~200MHz
-
頻率范圍(CMAD 20B可用的)：1MHz~1000MHz
-
最大允許線徑：20mm
-
尺寸(L*W*H)：670
mm x 78 mm x 58 mm
-
重量：約3.4kg
可選附件：
