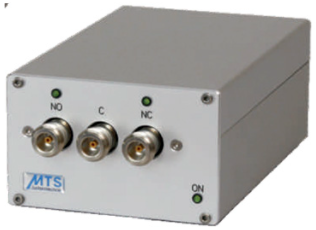

KRM2射頻切換開關
KRM2
請求報價
KRM2系列射頻切換單元用于幾乎所有信號的轉換。由于模塊化的設計，電氣開關的特性可以適應多樣化的需求。結合衰減器、功分器和其他模塊可用性可以擴展。
KRM2系列射頻切換單元的應用情況如下：
（1）EMC實驗室輻射抗擾度系統中，射頻信號發生器、功率放大器、功率計、發射天線等設備的信號路徑的切換
（2）EMC實驗室EMC測試系統中，多個不同耦合裝置的耦合路徑的切換，如高低頻接收天線、LISN、電流探頭、功率吸收鉗等
（3）射頻矩陣應用
（4）濾波器、雙工器、衰減器等的路徑切換
（5）其他任何測量路徑的切換
廠家
.
產品分類
技術數據：
|
頻率（GHz）： |
0-1 |
1-2 |
2-3 |
3-8 |
8-12.4 |
|
VSWR：≤ |
1.15 |
1.20 |
1.25 |
1.35 |
1.5 |
|
插入損耗：≤ |
0.15dB |
0.20dB |
0.25dB |
0.35dB |
0.5dB |
|
平均功率： |
350W |
250W |
150W |
120W |
100W |
- 阻抗：50Ω
- 切換時間：15ms
- 操作壽命：最少2000000次
- 遠程控制方式：GPIB、USB、RS232、LAN，可選定
- 操作方式：手動控制(前面板)
- 繼電器狀態指示：LED等(前面板)
控制單元位置和接口類型：
- 前面板：手動切換開關、LED指示燈
- 后面板：RF Connectors、12V電源輸入接口
供電、尺寸和環境條件：
- 供電電源：12 V / approx. 500 mA
- 操作環境溫度：0~50°C
- 尺寸：Table top case (W x D x H) 105 x 171 x 65 mm (without conn.)
- 表面處理：無色陽極處理
