應用范圍：
家用電器、電動工具和類似器具的斷續傳導騷擾測量，符合標準CISPR 14-1、GB 4343.1。
CISPR14-1是已被廣泛用于家用電器、電動工具以及類似器具的發射測試的標準。 針對此些產品都需要進行長時間的測試，每個產品的單相測試都需要經過幾個小時才能完成測試。AFJ 公司所設計生產的DDA55+喀嚦聲分析儀，由于其每個固定的信號通道都可以獨立進行測試且可同時進行多通道量測，故而可以大大節省測試的時間。

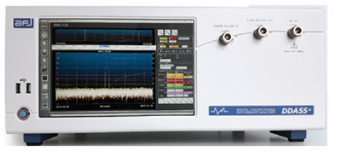

DDA55+喀嚦聲分析儀運行Windows 10嵌入式操作系統，內部集成PC，通過先進的應用軟件完全控制設備。配置10.1英寸LCD高清顯示器，只需外接鍵盤鼠標便可輕松操作。預裝功能強大且易于使用的專業測試軟件，可根據CISPR 14-1要求或任何其他特定需求設置所有參數，執行自動測量，并生成測試報告。
DDA55+的主要特點是能夠同時對四個通道的峰值和準峰值的電平進行采樣，以識別和計數所有的喀嚦聲（short, long, fast long）、連續騷擾和開關操作。測試過程中設備采集的所有信息都會分通道實時顯示，并將所有數據和圖形（如波形）存儲在PC硬盤中。
選件
VCCI選件通過500kHz/550kHz可調通道頻率，使設備完全符合VCCI日本標準。DENAN選件通過超長click評估和DENAN規則，使設備完全符合DENAN LAW Part.10日本標準。
主要技術參數：
- N. of Digital Direct Sampling Receivers 通道數：4 (ADC @ 122.88 MSamp/s)
- Digital Receivers NCO Frequencies數字接收機NCO頻率：150kHz, 500kHz, 1.4MHz, 30MHz
- Pulse Generator 脈沖信號發生器：Built-in conforming to CISPR 16-1-1
- RF Input 射頻輸入：50 Ω Impedance
- VSWR Input 電壓駐波比：<1,5:1 (0dB Attenuation) / <1,2:1 (≥10dB Attenuation)
- Max Input 最大輸入：127 dBμV
- Built-in Attenuator 內置衰減器;Manual 0 ~ 30 dB (10 dB/Step)
- Measurement Accuracy with S/N > 20dB 測量精度：± 0.8dB
- Dynamic Range 動態范圍：75 dB Typ.
- Image Freq. Rejection 圖像隔離電平：90 dB Typ.
- Monitor 顯示器：10.1” LCD Display
- Interface 接口：Ethernet 以太網口 10/100 MB
