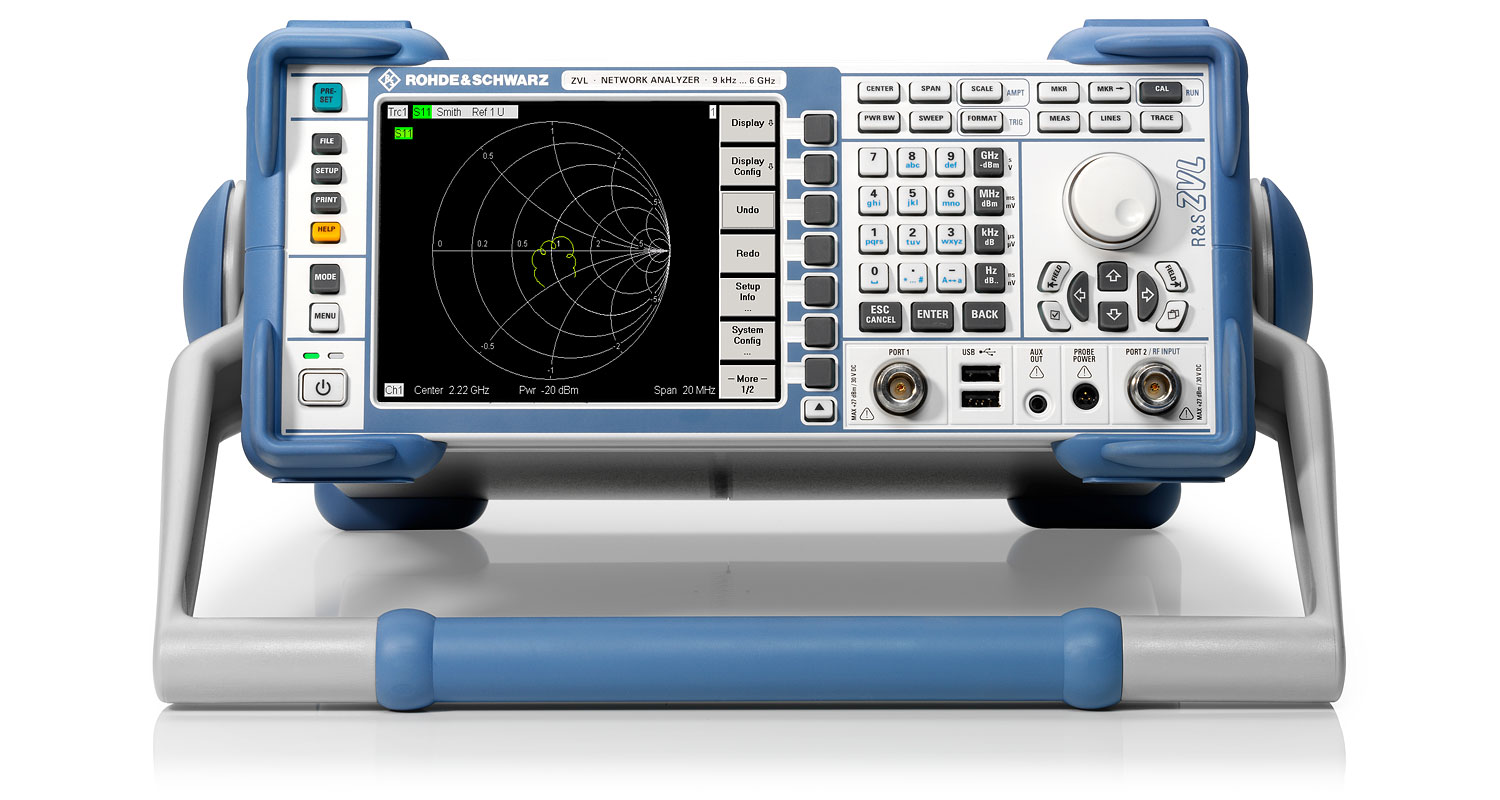

ZVL矢量網絡分析儀
R&S?ZVL
請求報價
R&S?ZVL將可選頻譜分析儀以及調制分析集于一體的便攜式網絡分析儀，頻率范圍介于 9 kHz 至 13.6 GHz
廠家
羅德與施瓦茨（R&S）
產品分類
ZVL是羅德與施瓦茨公司推出的經濟型臺式矢量網絡分析儀。不同于市面上其他的產品，ZVL具備了強大的擴展能力，除了傳統的矢量網絡分析，ZVL還可以進行全功能的頻譜分析，噪聲系數分析和信號解調分析，ZVL配有準峰值檢波器和EMI帶寬，因而可以幫助客戶進行EMI的診斷和預兼容測試。無論是產品的開發定型還是批量生產階段，ZVL都是預算有限客戶的優先選擇。
主要特點
? 共有三款產品，頻率范圍分別為9 kHz至3 GHz, 6 GHz,13.6 GHz
? 全功能矢量網絡分析功能：S參數、增益、駐波比、反射系數、群時延、阻抗、幅度、相位、史密斯圓圖等
? 動態范圍高達123 dB
? 支持壞點測試和時域分析
? 可軟件升級頻譜分析儀、噪聲系數分析、數字通信解調、EMI預兼容、功率計主機等功能
? 標配信號解調帶寬20 MHz
? 支持多曲線掃描和多屏幕顯示，可同時顯示4個S參數
? 內置電子衰減器，最大可承受DUT高達27 dBm的輸出功率
? 完善的在線幫助系統，直接顯示與當前操作相關的幫助信息
? 6重UNDO/REDO功能，即使發生誤操作也可以輕松應對
? 可選配電池供電，適合外場使用
? 重量僅7公斤，方便攜帶
? 標配DVI輸出，可外接顯示器，洞察每個測量細節
? WIN XP操作系統，支持USB/LAN接口，支持鍵盤鼠標操作，F(xiàn)IRMWARE終身免費升級
應用領域
? 射頻器件和模塊的開發
? 射頻產品的生產測試
? 射頻產品的維護
? 高校和科研單位
? 有線電視網絡
主要特點
? 共有三款產品，頻率范圍分別為9 kHz至3 GHz, 6 GHz,13.6 GHz
? 全功能矢量網絡分析功能：S參數、增益、駐波比、反射系數、群時延、阻抗、幅度、相位、史密斯圓圖等
? 動態范圍高達123 dB
? 支持壞點測試和時域分析
? 可軟件升級頻譜分析儀、噪聲系數分析、數字通信解調、EMI預兼容、功率計主機等功能
? 標配信號解調帶寬20 MHz
? 支持多曲線掃描和多屏幕顯示，可同時顯示4個S參數
? 內置電子衰減器，最大可承受DUT高達27 dBm的輸出功率
? 完善的在線幫助系統，直接顯示與當前操作相關的幫助信息
? 6重UNDO/REDO功能，即使發生誤操作也可以輕松應對
? 可選配電池供電，適合外場使用
? 重量僅7公斤，方便攜帶
? 標配DVI輸出，可外接顯示器，洞察每個測量細節
? WIN XP操作系統，支持USB/LAN接口，支持鍵盤鼠標操作，F(xiàn)IRMWARE終身免費升級
應用領域
? 射頻器件和模塊的開發
? 射頻產品的生產測試
? 射頻產品的維護
? 高校和科研單位
? 有線電視網絡
規格：R&S ZVL 矢量網絡分析儀
網絡分析
| 頻率范圍 | 9& kHz（典型值為 5 kHz）至 3& GHz/6& GHz/13.6 GHz | |
| 測量時間（在 100& kHz 中頻帶寬下為 201 個測試點，使用歸一化校準） |
<50 ms |
|
| 數據傳輸時間（201 個測試點） | & | |
| & | 在 100& Mbit/s LAN 中通過羅德與施瓦茨接口總線 (RSIB) | 1.5 ms |
| 在 10& Hz 測量帶寬下的動態范圍（20& MHz 至 3& GHz） |
>115 dB，典型值 123& dB (ZVL3,ZVL6) > 100 dB，典型值 105 dB (ZVL13) |
|
| 輸出功率范圍 | –50& dBm 至 0& dBm，典型值 –60& dBm 至 +10& dBm（ZVL3、ZVL6 以及 ZVL3-75） | |
| 測量帶寬 | 10& Hz 至 500& kHz（按 1/2/5 步進） | |
| 跡線噪聲 | < 0.005& dB（rms 高于 10& MHz） | |
| 接收機步進衰減器（最高額定輸入功率） | 0& dB 至 30& dB | |
| 信道、圖表及跡線的數量 | >1001) | |
| 每個跡線的測試點的數量 | 2 到 4001 | |
| 操作系統 | Windows XP Embedded | |
| 重量（不含電池） | <7 kg (15.43 lb) | |
| 1) 受限于可用 RAM 容量 | ||
頻譜分析（R&S?ZVL-K1 選件）
| 頻率范圍 | 9& kHz 至 3& GHz/6& GHz/13.6 GHz | |
| 頻率不確定性 | 1 × 10–6 | |
| & | 帶 R&S?FSL-B4 選件 | 1 × 10–7 |
| 分辨率帶寬 | & | |
| & | 標準 | 300& Hz 至 10& MHz（按 1/3 步進），20& MHz（在零跨度的情況下） |
| & | 帶 R&S?FSL-B7 選件 | (1& Hz) 10& Hz 至 10& MHz（按 1/3 步進） |
| 視頻帶寬 | 10& Hz 至 10& MHz | |
| I/Q 解調帶寬 | 20& MHz | |
| 單邊帶相位噪聲 (500& MHz) | 在 10& kHz 載波偏置的情況下相位噪聲的典型值為 –103& dBc (1& Hz) | |
| 顯示平均噪聲電平 | ||
| & | 無前置放大器 (1& GHz) | <–140& dBm (1& Hz) |
| & | & 有前置放大器 (1& GHz) | <–156& dBm (1& Hz)，典型值 –163& dBm (1& Hz) |
| 三階截止點 (TOI) | >+5 dBm，典型值 +12 dBm | |
| 檢波器 | 最高/最低峰值、自動尋峰、均方根值、準峰值、平均值、樣點 | |
| 電平測量不確定度（95% 置信級） | <0.5 dB | |
