主要特點：R&S ZNH 手持式矢量網絡分析儀
- 頻率范圍介于 30 kHz 至 4/8/18/26.5 GHz
- 基礎儀器可執行單端口電纜和天線測量
- 基礎儀器可執行 S 參數（S11、S12、S21、S22）測量
- 100 dB （典型值）動態范圍，可用于濾波器及天線隔離測量
- 防反光顯示屏，小巧外形，堅固外殼 (IP51)
輕量級設計，重量級性能

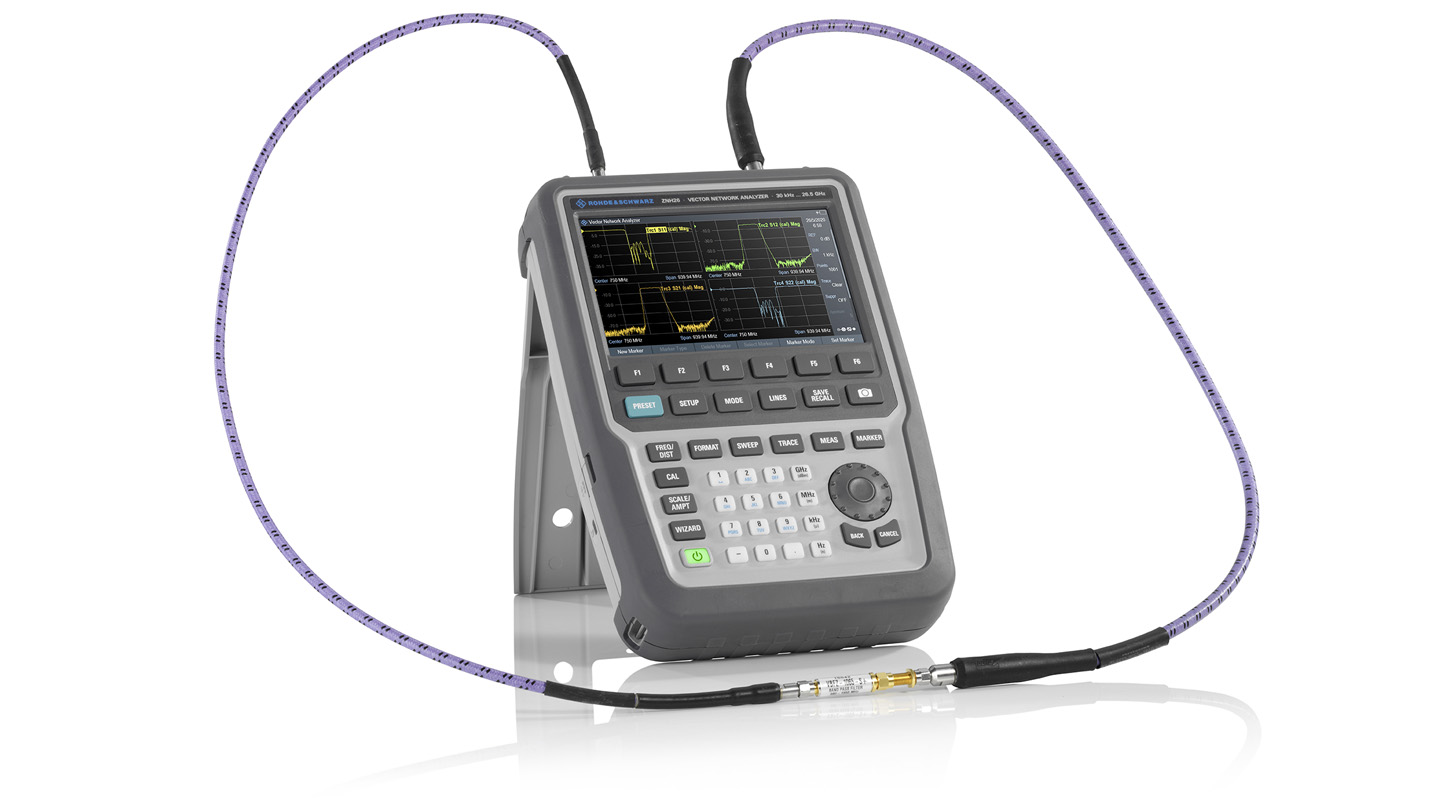

R&S?ZNH 是一款全雙端口手持式矢量網絡分析儀，可以提供單端口電纜和天線測量以及全雙端口 S 參數測量。采用觸摸屏的儀器界面操作簡單，配置概況菜單便于更加有效地完成測量準備工作。R&S?ZNH 雖體積小巧但所有架構一應俱全，并具備高性能和所有重要功能。
特性和優點：R&S ZNH 手持式矢量網絡分析儀
四接收機架構
精密的射頻架構支持最新的校準類型
R&S?ZNH 采用四接收機架構，端口 1 和端口 2 均有一個專用參考接收機和測試接收機，能夠支持更多高級校準類型，例如未知直通、開路器、短路器和匹配負載 (UOSM) 校準。這種校準有益于測試端口使用不同類型的輸入或輸出連接器的被測設備。
四接收機架構 - 盡量減少兩個端口之間的切換，并支持 UOSM 等復雜校準
小巧緊湊
兼具小巧體型和出色的射頻性能

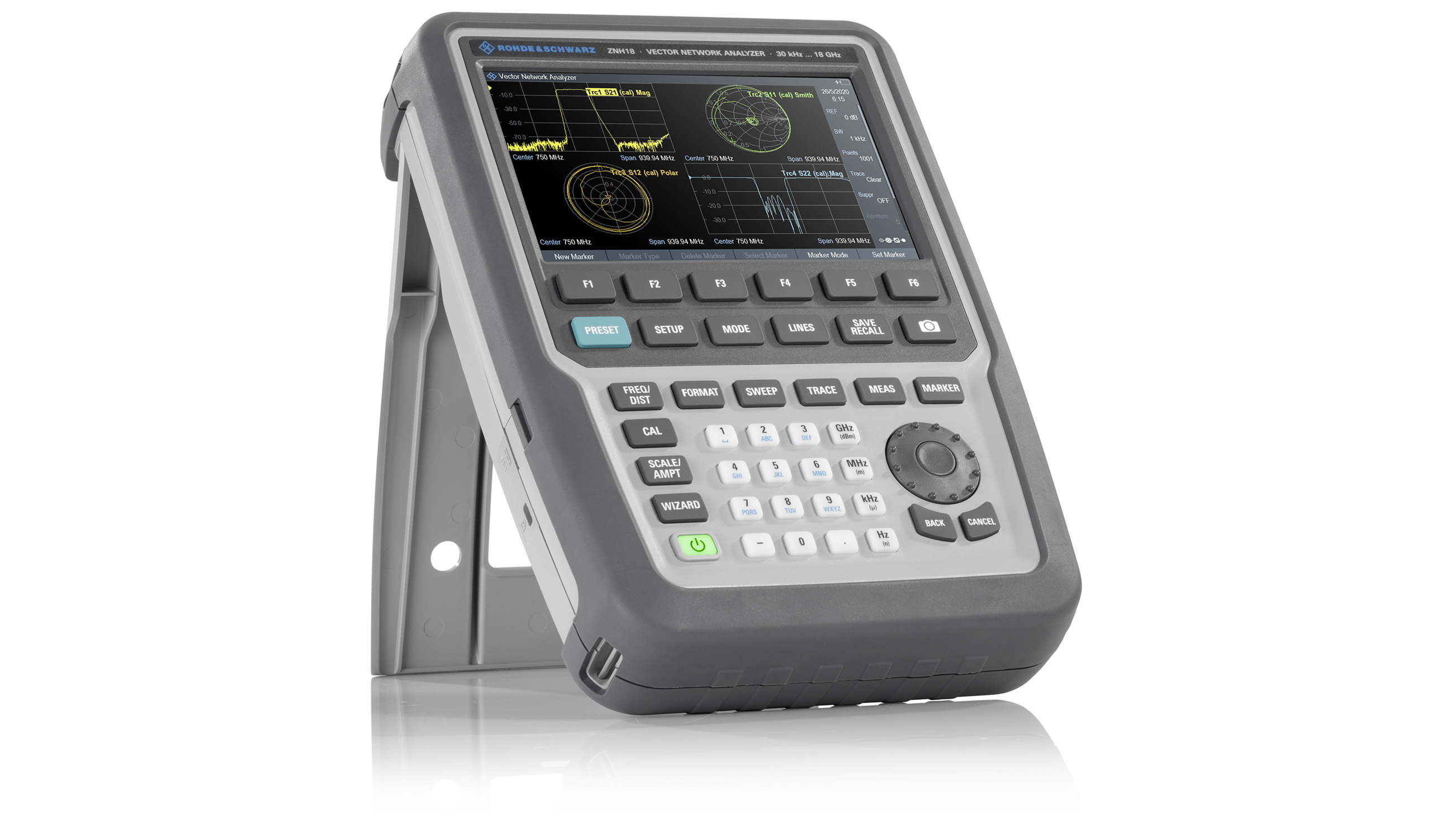

R&S?ZNH 小巧便攜，非常適用于現場測量。
R&S?ZNH 還具備高性能和以下特性：
- 頻率范圍介于 30 kHz 至 4/8/18/26.5 GHz，支持廣泛應用
- 最高 100 dB（典型值）的高動態范圍，可以測量較大的電平變化
- 跡線噪聲幅度 (RMS) 低至 0.0015 dB 至 0.0040 dB（典型值），跡線噪聲相位 (RMS) 低至 0.02° 至 0.04°（典型值），確保極為出色的準確度
- 兩個端口均內置接收機步進衰減器，并可按 5 dB 增量從 0 dB 調節至 15 dB
接收機步進衰減器 - 提高端口輸入功率范圍的線性度，防止分析儀過載。
操作簡單
多點觸摸屏、遠程控制和測量向導共同打造一流的用戶體驗
多點觸摸屏提供智能手機上可用的標準縮放功能。R&S?ZNH 支持典型的手機手勢操作，讓用戶使用時倍感舒適。即使操作人員無法直接操作儀器，也可以使用免費的電腦、Android 和 iOS 遠程控制應用程序確保操作不被中斷。此外，測量向導可通過自動化測試序列簡化測量，加快測試流程，降低出現人為錯誤的可能。
多點觸摸功能 - 電容式觸摸屏：操作直觀，無需校準顯示屏。
配置簡單
使用配置概況菜單簡單快速地進行設置

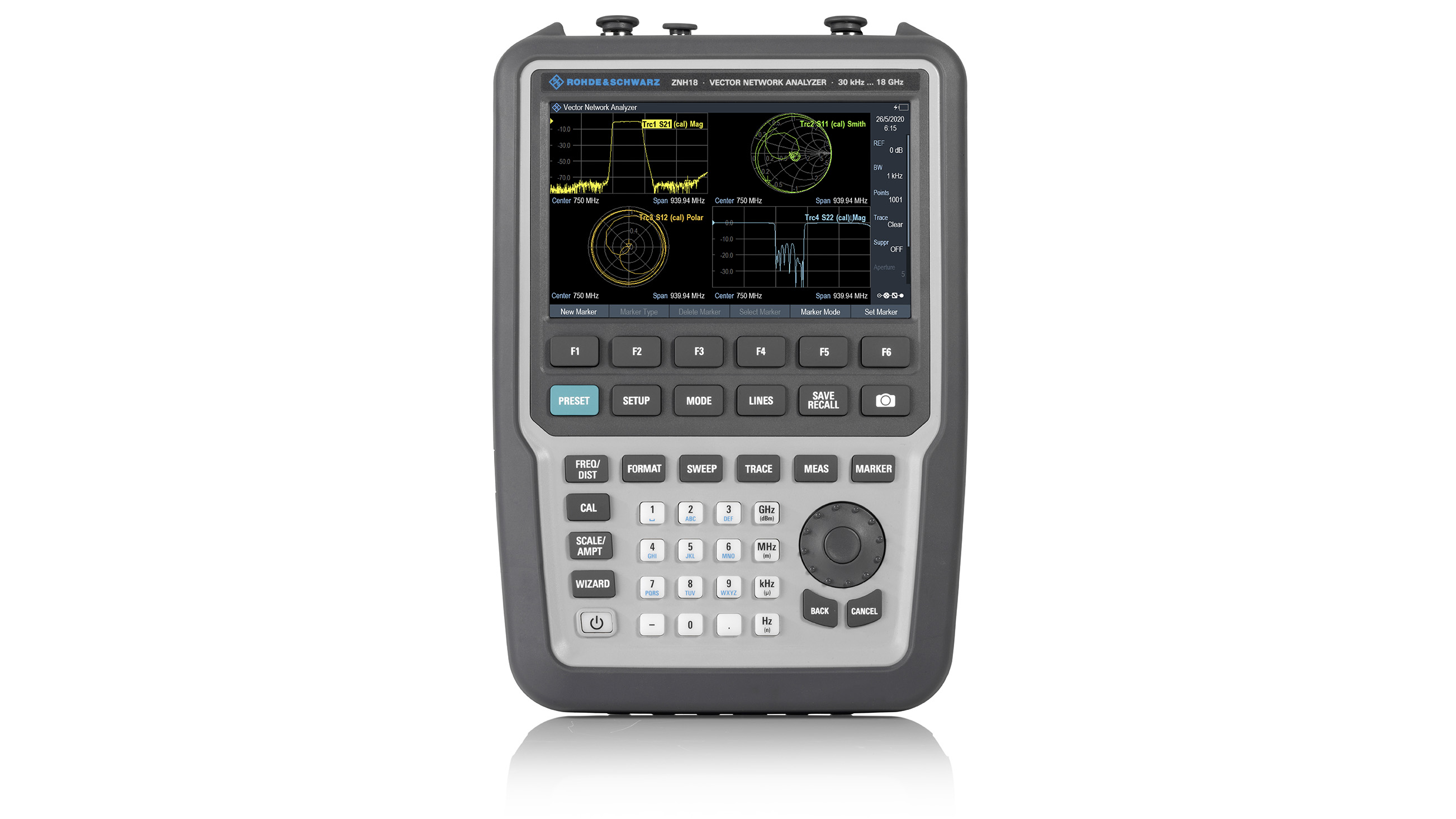

R&S?ZNH 具備按鍵、旋鈕和觸摸屏控件。這些大按鍵間距較大，操作人員即使戴手套也能輕松操作。
電容式觸摸屏創造了新的用戶體驗：
- 直接操縱屏幕元素
- 快速訪問菜單
- 更改頻率和范圍
- 添加/移動/刪除標記
- 另有更多功能
配置概況菜單減少了配置測量設置的必要步驟，確?？焖龠M行設置。
靈活校準 - 用戶定義的校準序列提供了靈活的校準方法。
輕松添加數值
綜合全面的標準功能，支持輕松訂購選件
R&S?ZNH 基本單元包括：
- 故障點距離測量
- 單端口電纜損耗測量
- 反射測量
- 傳輸測量
- 四項 S 參數（S11、S21、S12、S22）測量
用戶如果需要其他功能，可以方便地訂購選件。所有選件均采用透明、獨立、明確的訂購方式，沒有任何隱性成本。
可用的型號：R&S ZNH 手持式矢量網絡分析儀
| ZNH4 | 4 GHz | 2 | 標配 | 標配 | N |
| ZNH8 | 8 GHz | 2 | 標配 | 標配 | N |
| ZNH18 | 18 GHz | 2 | 標配 | 標配 | N |
| ZNH26 | 26.5 GHz | 2 | 標配 | 標配 | PC 3.5 mm |
