FSWP相位噪聲分析儀和VCO測試儀
R&S?FSWP
請求報價
R&S FSWP 相位噪聲分析儀和VCO測試儀將噪聲極低的內部源與互相關技術相結合，為相位噪聲測量提供了極高的靈敏度。
廠家
羅德與施瓦茨（R&S）
產品分類
  • 描述
  • 技術規格
  • 資料下載

簡介：R&S FSWP 相位噪聲分析儀和VCO測試儀

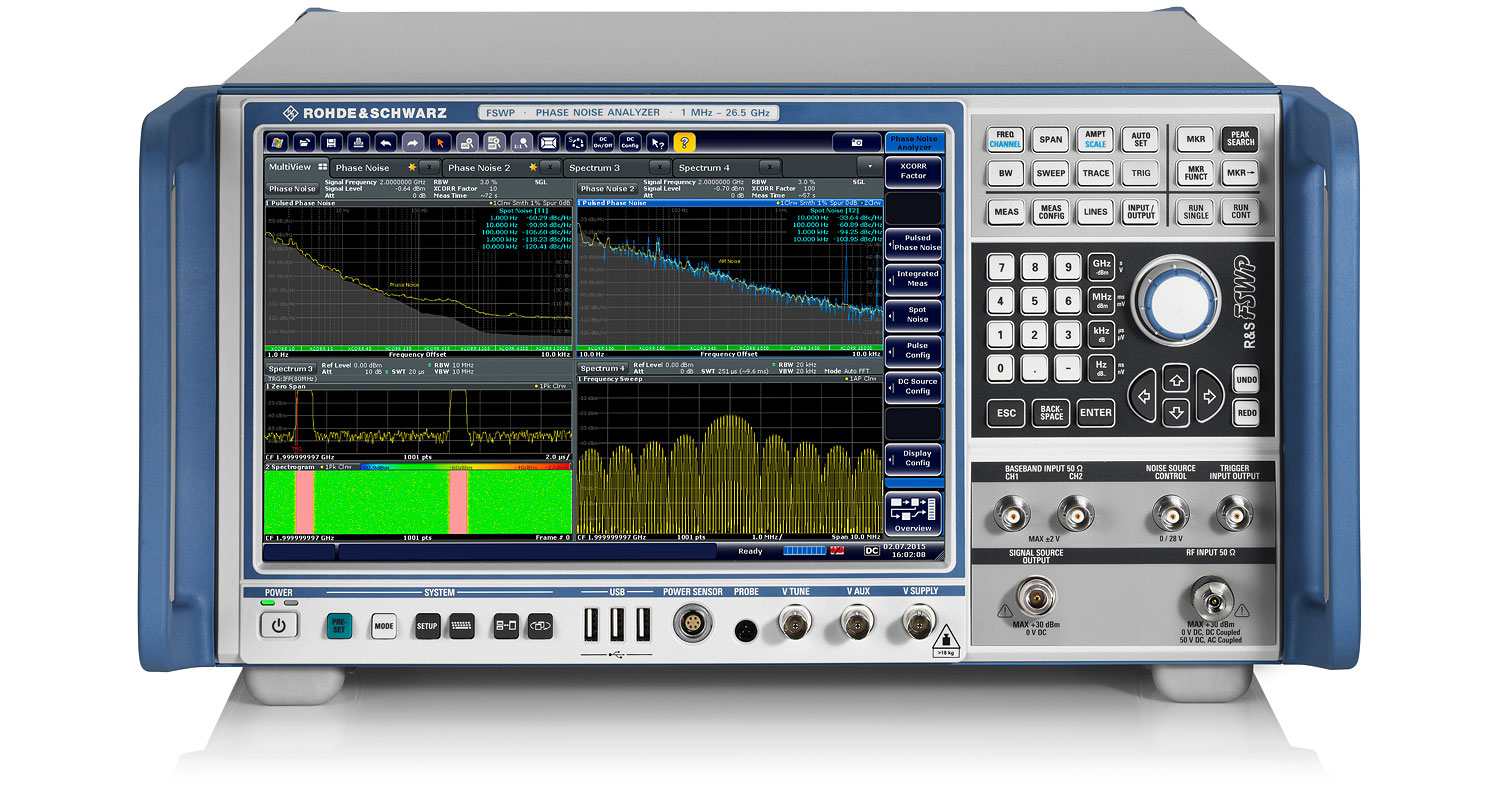

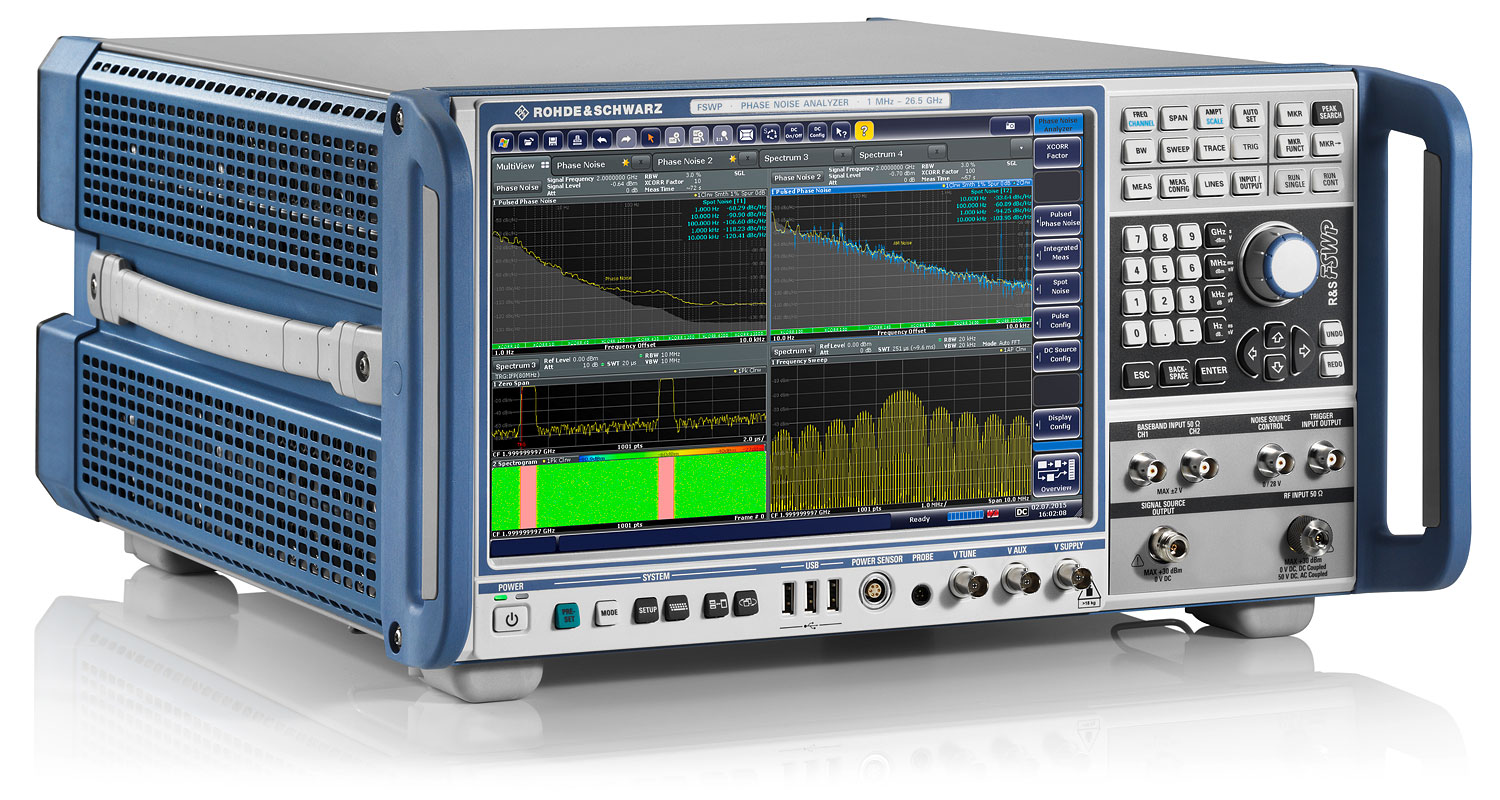

R&S?FSWP 相位噪聲分析儀和 VCO 測試儀結合噪聲極低的內部源與互相關技術，具備高靈敏度。它可在數秒內測量雷達等應用中高度穩定的信號源的相位噪聲。R&S?FSWP 還具備脈沖信號測量、加性相位噪聲（包括脈沖噪聲）特性測量以及集成式高端信號與頻譜分析等選件，是一款獨特的測試儀器。

主要特點：R&S FSWP 相位噪聲分析儀和VCO測試儀

  • 頻率范圍介于 1 MHz 至 8/26.5/50 GHz，使用外部諧波混頻器時最高可達 500 GHz
  • 得益于互相關技術以及噪聲極低的內部參考源，為相位噪聲測量提供了高靈敏度
    • 在 1 GHz 載波頻率及 10 kHz 偏移下，典型值為 –172 dBc (1 Hz)
    • 在 10 GHz 載波頻率及 10 kHz 偏移下，典型值為 –158 dBc (1 Hz)
  • 同時測量幅度噪聲及相位噪聲
  • 一鍵測量脈沖源的相位噪聲
  • 用于測量加性相位噪聲（包括脈沖信號噪聲）的內部源
  • 信號與頻譜分析儀及相位噪聲分析儀集于一體
    • 高端信號與頻譜分析儀，10 Hz 至 8/26.5/50 GHz
    • 顯示平均噪聲電平 (DANL) 低至 –156 dBm (1 Hz)（無噪聲消除），三階截止點 (TOI) 高達 25 dBm（典型值），確保具備寬動態范圍
    • 320 MHz 信號分析帶寬
    • 總體測量不確定度：< 0.2 dB（最高 3.6 GHz），< 0.3 dB（最高 8 GHz）
    • 觸摸屏操作
    • 12.1" 大顯示屏，可同時查看多個測量窗口
    • 可以并行運行和顯示多個測量應用
  • 測量速度快
  • 低噪聲內部直流源，便于進行 VCO 特性測量
  • 自動進行 VCO 特性測量
  • 分析高達 8 GHz 的寬跳頻（瞬態）
  • 測量阿倫方差

特點和優勢：R&S FSWP 相位噪聲分析儀和VCO測試儀

  • 測量速度快
    • 非常適用于生產應用
    • 加快開發
  • 高度靈敏地測量相位及幅度噪聲
    • 內部源的相位噪聲極低
    • 互相關技術以提高相位噪聲靈敏度
    • 幅度噪聲測量的準確度遠高于二極管檢波器
    • 展示通過互相關技術提高靈敏度
    • 頻率偏移達到最大輸入頻率
    • 測量阿倫方差
  • 一鍵測量脈沖源的相位噪聲
    • 測試裝置簡單
    • 具有高靈敏度（即使靈敏度有所降低）
    • 自動測量脈沖參數
  • 用于測量加性相位噪聲（包括脈沖信號噪聲）的內部源
    • 測量簡單快捷
    • 通過互相關提高靈敏度
    • 脈沖信號的殘余相位噪聲
    • 外部源的其他輸入
    • 測量脈沖信號的相位與幅度穩定性
  • 信號與頻譜分析儀及相位噪聲分析儀集于一體，最高可達 50 GHz
    • 測試裝置簡單，優化成本
    • 一項值得的投資
    • 高端信號與頻譜分析儀
  • 低噪聲內部直流源，便于進行 VCO 特性測量
    • Complete VCO characterization
    • 測量更高諧波
    • 相對于調諧電壓的相位噪聲
  • 測量瞬態或跳頻（瞬態分析）
    • 頻率及相位分析帶寬高達 8 GHz
    • 觸發相位或頻率偏差
    • 分析線性調頻連續波 (FMCW) 信號的線性度
    • 自動測量穩定時間

規格：R&S FSWP 相位噪聲分析儀和VCO測試儀


Base unit
Frequency
Frequency range, RF input
Phase noise, amplitude noise measurement R&S?FSWP8 1 MHz to 8 GHz
  R&S?FSWP26 1 MHz to 26.5 GHz
  R&S?FSWP50 1 MHz to 50 GHz
Phase noise measurement
Measurement results   SSB phase noise, spurious signals, integrated RMS phase deviation, residual FM, time jitter
Offset frequency range input signal ≤ 3,33 GHz 10 mHz to 30 % of carrier frequency
  input signal > 3,33 GHz 10 mHz to 1 GHz
Phase noise sensitivity with R&S?FSWP-B60 option (no. of correlations = 1, start offset = 1 Hz)1)
RF input frequency Offset from carrier
  1 Hz 10 Hz 100 Hz 1 kHz 10 kHz 100 kHz 1 MHz 10 MHz ≥ 30 MHz
10 MHz –96 –128 –140 –158 –170 –170 –170 – –
100 GHz –76 –108 –136 –163 –170 –173 –175 –175 –175
1 GHz –56 –88 –116 –143 –166 –173 –173 –173 –173
3 GHz –46 –78 –106 –133 –156 –158 –163 –170 –170
7 GHz –39 –71 –99 –130 –152 –153 –157 –166 –166
10 GHz –36 –68 –96 –128 –147 –150 –155 –173 –173
16 GHz –32 –64 –92 –124 –143 –146 –151 –170 –170
26 GHz –28 –60 –88 –120 –139 –142 –147 –166 –166
50 GHz –22 –54 –82 –114 –133 –136 –141 –160 –160
Phase noise sensitivity with R&S?FSWP-B61 option (no. of correlations = 1, start offset = 1 Hz)1)
RF input frequency Offset from carrier
  1 Hz 10 Hz 100 Hz 1 kHz 10 kHz 100 kHz 1 MHz 10 MHz ≥ 30 MHz
10 MHz –108 –130 –142 –160 –170 –170 –170 – –
100 MHz –92 –115 –140 –166 –170 –173 –175 –175 –175
1 GHz –72 –95 –120 –150 –166 –173 –173 –173 –173
3 GHz –62 –85 –110 –140 –156 –158 –163 –170 –170
7 GHz –55 –78 –103 –133 –152 –153 –157 –166 –166
10 GHz –52 –75 –100 –133 –152 –153 –157 –173 –175
16 GHz –48 –71 –96 –129 –148 –149 –153 –170 –171
26 GHz –44 –67 –92 –125 –144 –145 –149 –166 –167
50 GHz –38 –61 –86 –119 –138 –139 –143 –160 –161
Amplitude noise measurement
Offset frequency range input signal ≤ 100 MHz 10 mHz to 30 % of carrier frequency
  input signal > 100 MHz 10 mHz to 30 MHz
AM noise sensitivity1)
RF input frequency Offset from carrier
  1 Hz 10 Hz 100 Hz 1 kHz 10 kHz 100 kHz 1 MHz 10 MHz 30 MHz
1 GHz –105 –120 –135 –150 –158 –165 –165 –165 –165
Residual phase noise measurement (R&S?FSWP-B64 option), internal source
Signal source
Frequency range R&S?FSWP8 10 MHz to 8 GHz
  R&S?FSWP26 10 MHz to 18 GHz
  R&S?FSWP50 10 MHz to 18 GHz
Additive phase noise measurement
Offset frequency range input signal ≤ 100 MHz 10 mHz to 30 % of carrier frequency
  input signal > 100 MHz 10 MHz to 30 MHz
AM noise sensitivity1)
RF input frequency Offset from carrier
  1 Hz 10 Hz 100 Hz 1 kHz 10 kHz 100 kHz 1 MHz 3 MHz
1 GHz –115 –123 –137 –147 –160 –165 –165 –161
10 GHz –85 –104 –120 –138 –148 –154 –164 –160

1) 數值單位：dBc (1 Hz)。

R&S?FSWP-B1 signal and spectrum analyzer option
Frequency range R&S?FSWP8 10 Hz to 8 GHz
  R&S?FSWP26 10 Hz to 26.5 GHz
  R&S?FSWP50 10 Hz to 50 GHz
Aging per year   ±1 × 10 –7/year
  with R&S?FSWP-B4 option ±3 × 10 –8/year
Resolution bandwidths standard filter 1 Hz to 10 MHz with R&S?FSWP-B8 option: 20 MHz, 50 MHz, 80 MHz additionally
  RRC filter 18 kHz (NADC), 24.3 kHz (TETRA), 3.84 MHz (3GPP)
  channel filter 100 Hz to 5 MHz
  video filter 1 Hz to 10 MHz
I/Q demodulation bandwidths   10 MHz
  with R&S?FSWP-B80 option 80 MHz
  with R&S?FSWP-B320 option 320 MHz
Displayed average noise level (DANL) 2 GHz typ. –150 dBm (1 Hz)
  8 GHz typ. –150 dBm (1 Hz)
  20 GHz typ. –145 dBm (1 Hz)
  40 GHz typ. –137 dBm (1 Hz)
DANL with preamplifier 8 GHz typ. –162 dBm (1 Hz)
  20 GHz typ. –160 dBm (1 Hz)
  40 GHz typ. –156 dBm (1 Hz)
Phase noise 1 GHz carrier frequency, 10 kHz offset typ. –138 dBm (1 Hz)
Total measurement uncertainty < 8 GHz < 0.4 dB
