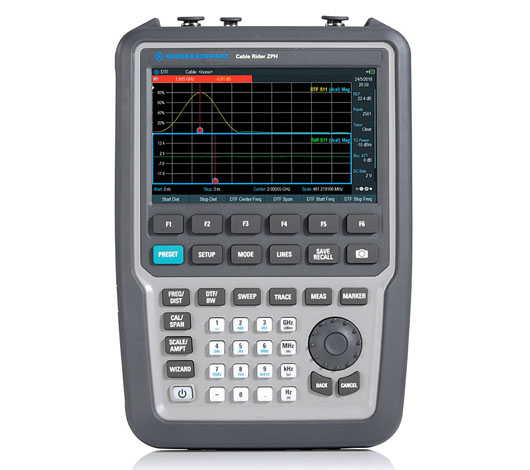

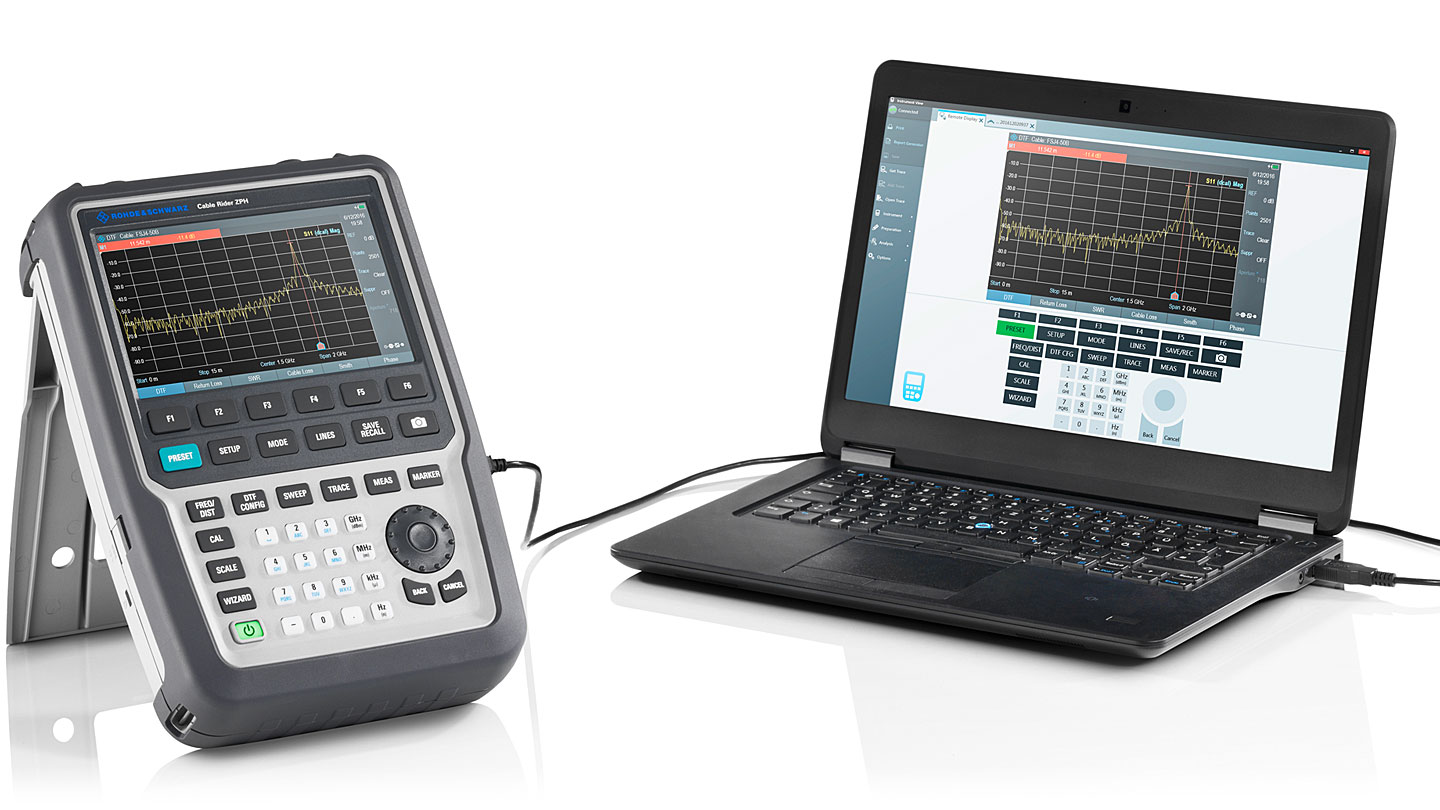

簡介：R&S ZPH 手持式電纜和天線分析儀
R&S?Cable Rider ZPH具備在現場安裝和維護天線系統所需的所有基本測量能力。其獨特的特性確保了快速有效的電纜和天線測量和頻譜分析。兩種不同的R&S?ZPH型號可滿足不同的需求，一種是純單端口電纜和天線分析儀，另一種是雙端口型號，具有額外的頻譜分析和跟蹤發生器功能。
主要特點：R&S ZPH 手持式電纜和天線分析儀
- 頻率高達 3 GHz 或 4 GHz，可通過激活碼升級
- 單端口型號功能：DTF、回波損耗、VSWR 和電纜損耗測量
- 雙端口型號附加功能：S21 測量、頻譜和干擾分析、AM/FM/ASK/FSK 解調
- 非常適合現場使用：電池續航時間長達 9 小時，重 2.5 kg (5.5 lb)，背光鍵盤，啟動時間短，防反光顯示屏，體型小巧，外殼堅固 (IP51)
特點和優勢：R&S ZPH 手持式電纜和天線分析儀
快速
R&S?Cable Rider ZPH 實現快速操作
R&S?Cable Rider ZPH 不到 15 秒即可啟動，僅需 1 分鐘即可熱機，因此幾乎可以即用即測。
分析儀測量速度極快。用戶可以使用配置概況菜單，一鍵查看和更改所有參數設置。分析儀內置的快速合成器可將測量速度提高到 0.3 毫秒/數據點。
有效
R&S?Cable Rider ZPH 實現高效操作
無需停機，操作高效。
R&S?Cable Rider ZPH 充電一次即可工作一整日，無需重新充電或更換電池。
如果需要使用其他選件，用戶可以自行選購和激活選件，不需要將分析儀送到維修實驗室進行升級或重新校準。
電纜與天線測試儀
具有基站安裝所需的重要功能
R&S?Cable Rider ZPH 所有型號都具有相同的電纜與天線測試功能：支持故障點距離、VSWR 和單端口電纜損耗測量，以及相應的相位和史密斯圓圖顯示功能。
頻譜分析儀
附加頻譜分析功能
現場工程師經常需要使用多臺儀器來完成任務：電纜與天線分析儀、頻譜分析儀、信號發生器以及偏置源?，F(xiàn)在，所有這些儀器都可以集成到強大的 R&S?Cable Rider ZPH 組合分析儀（.12 型號）之中，并提供附加功能 頻譜分析儀型號還包含其他測量功能，例如干擾分析和信號強度測繪。
一步校準
僅當分析儀和被測設備 (DUT) 之間連接了附加電纜或適配器的時候，才建議進行校準。這可以消除對測量帶來的任何影響。 為方便執行一步校準，R&S?ZN-Z103 校準單元自動內部切換開路器、短路器和負載。這可以節省時間，無需在現場更換不同的校準標準件。
便攜

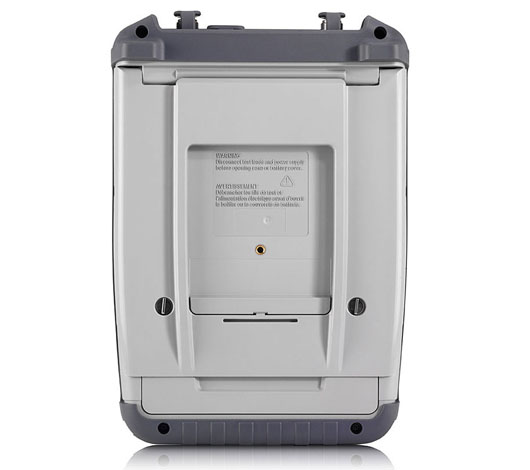

僅重 2.5 kg，R&S?Cable Rider ZPH 采用人體工程學設計，小巧輕便。該款儀器隨附便于使用的邊帶，可在短測量周期內為用戶雙手提供支撐。分析儀還配備皮套 (R&S?HA-Z322) 以進行免提操作；該皮套含精心設計的安全帶，可將儀器重量均勻分布到人體。
耐用
充電一次工作一整天，R&S?Cable Rider ZPH 充電一次可工作一整天。只需充電約 4 小時，鋰離子電池盒即可輕松工作 9 小時。電池續航能力強的優點非常明顯：攀爬桅桿或塔臺時無需帶上額外電池增加重量，也不用擔心測量時電池?cái)嚯姟?/span>
易用
觸摸屏手勢、防反光屏幕和背光鍵盤，用戶界面操作與智能手機一樣簡單，可增強用戶體驗。觸摸屏操作不僅限于菜單欄；用戶還可以移動頻譜、放大/縮小范圍以及添加/刪除標記等。
規格：R&S ZPH 手持式電纜和天線分析儀
| Specification in brief | ||
| 頻率范圍 | R&S?Cable Rider ZPH (1-port model .02) | 2 MHz to 3 GHz |
| with R&S?ZPH-B4 option | 2 MHz to 4 GHz | |
| R&S?Cable Rider ZPH (2-port combi model .12) | ||
| with R&S?ZPH-K1 option | 5 kHz to 3 GHz | |
| with R&S?ZPH-B4 and R&S?ZPH-K1 options | 5 kHz to 4 GHz | |
| 頻率分辨率 | 1 Hz | |
| 頻譜測試 with combi model .12 only, with R&S?ZPH-K1 option | ||
| Spectral purity, SSB phase noise | f = 500 MHz, carrier offset 30 kHz | < –88 dBc (1 Hz), typ. –95 dBc (1 Hz) |
| f = 500 MHz, carrier offset 100 kHz | < –98 dBc (1 Hz), typ. –105 dBc (1 Hz) | |
| f = 500 MHz, carrier offset 1 MHz | < –118 dBc (1 Hz), typ. –125 dBc (1 Hz) | |
| Displayed average noise level (DANL) | 0 dB RF attenuation, termination 50 Ω, RBW = 1 kHz, VBW = 10 Hz, sample detector, log scaling, normalized to 1 Hz | |
| frequency preamplifier = off | ||
| 1 MHz to 10 MHz | < –130 dBm, typ. –135 dBm | |
| 10 MHz to 1 GHz | < –142 dBm, typ. –146 dBm | |
| 1 GHz to 4 GHz | < –140 dBm, typ. –144 dBm | |
| frequency preamplifier = on | ||
| 1 MHz to 10 MHz | < –150 dBm, typ. –160 dBm | |
| 10 MHz to 3 GHz | < –158 dBm, typ. –163 dBm | |
| 3 GHz to 4 GHz | < –156 dBm, typ. –161 dBm | |
| Maximum permissible spurious signal | measurement = reflection (S11)/one-port cable loss/distance-to-fault analysis | +17 dBm (nom.) |
| Data points | selectable | 101 to 2501 |
| Reflection measurement S11 | ||
|
Corrected directivity with R&S?ZN-Z103 |
2 MHz ≤ f ≤ 4 GHz (with R&S?ZPH-B4 option installed) | > 42 dB (nom.) |
| Measurement speed | 0.3 ms/point | |
| Result formats | magnitude, VSWR, magnitude and distance-to-fault, VSWR and distance-to-fault | |
| 1-port cable loss measurement | ||
| Result format | magnitude | |
| Range | selectable | 1/2/5/10/20/50/100/120/150 dB |
| Distance-to-fault analysis | ||
| Result formats | return loss (dB), VSWR | |
| Fault resolution | (1.5 m × 108 m × velocity factor/span) | |
| Maximum cable length | depending on cable loss | 1500 m (nom.) |
| Maximum rated input levels | ||
| DC voltage | 50 V | |
| CW RF power | model .02: port 1 (power meter input) | 30 dBm |
| model .12: port 1 (RF input) | 20 dBm | |
| port 2 (reflectometer input) | 23 dBm | |
| General data | ||
| Display resolution | WVGA | 800 × 480 pixel |
| Battery (R&S?HA-Z306 option) | capacity | 72 Wh |
| voltage | 11.25 V (nom.) | |
| operating time with new, fully charged battery | Up to 9 hrs | |
| Dimension | W × H × D |
202 mm × 294 mm × 76 mm (8.0 in × 11.6 in × 3 in) |
| Weight | 2.5 kg (5.5 lb) | |
