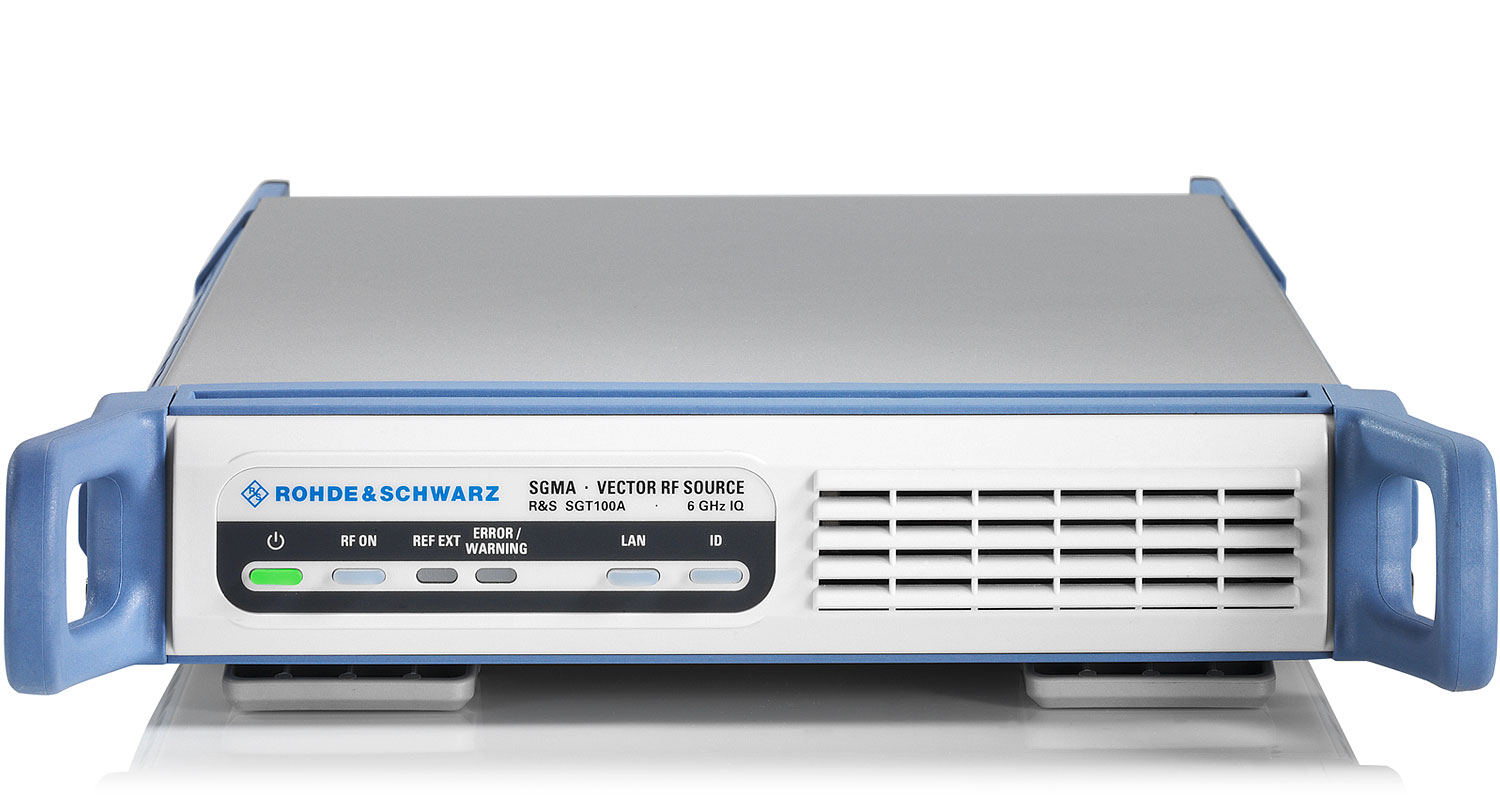

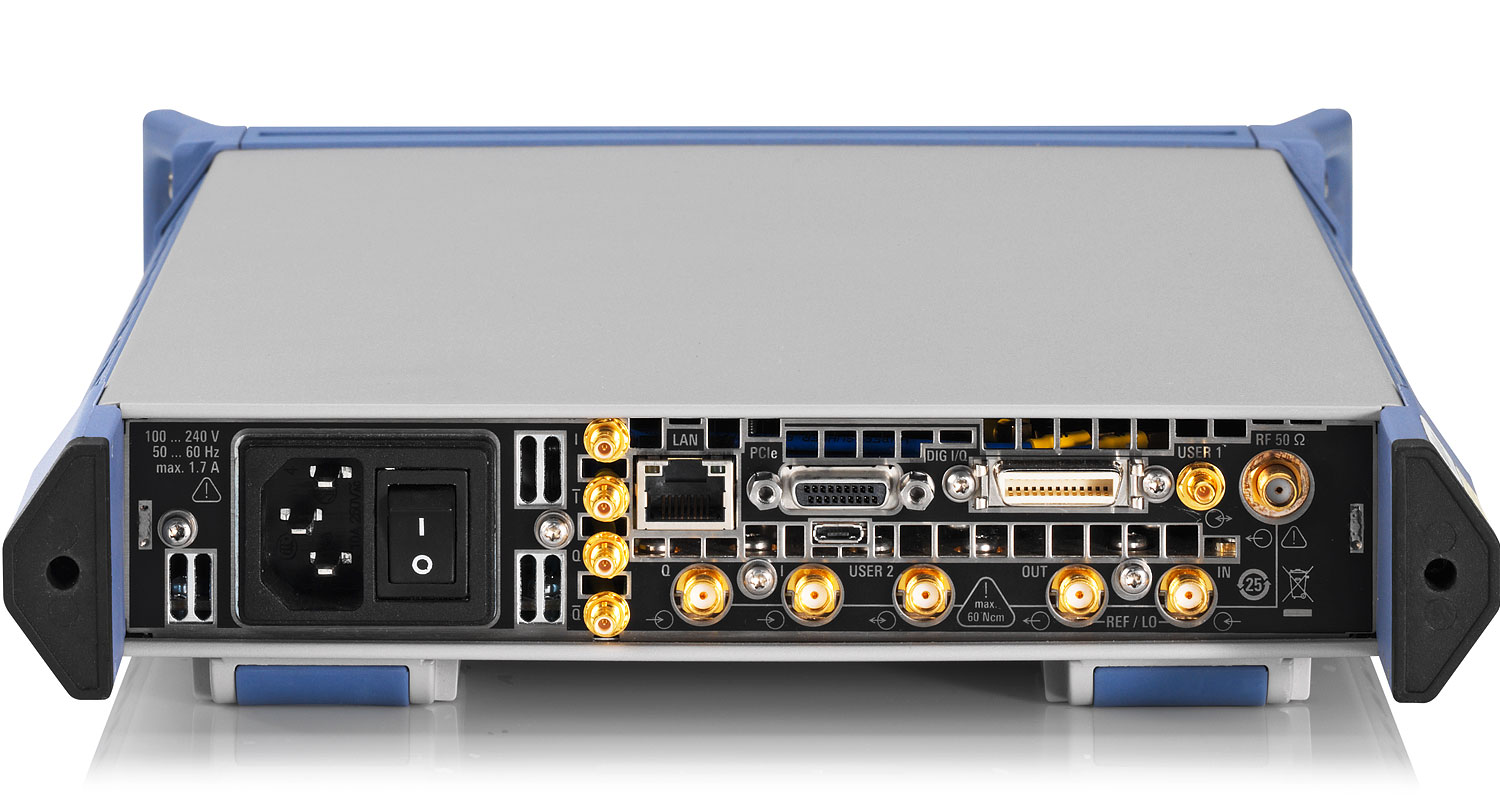

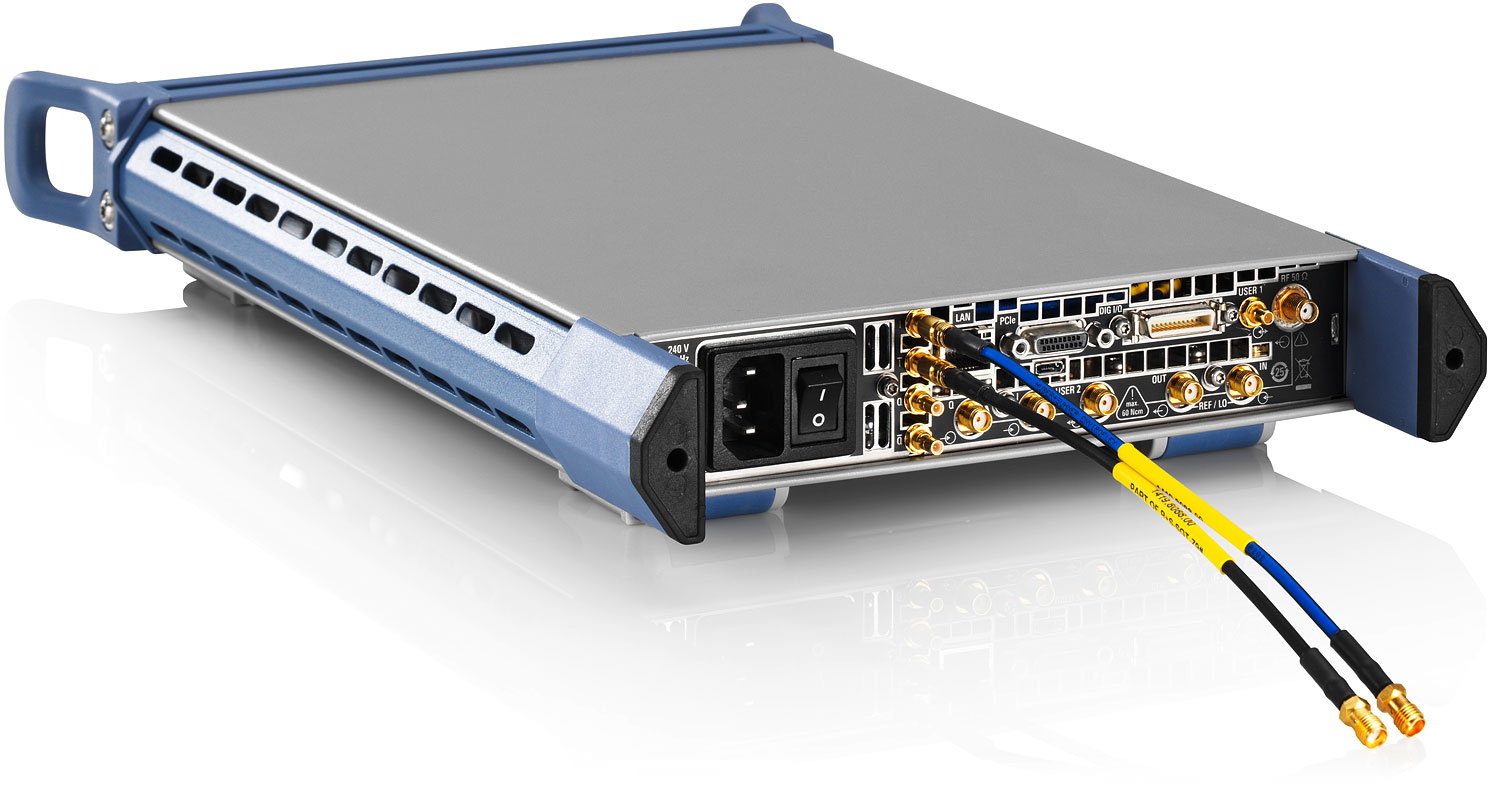

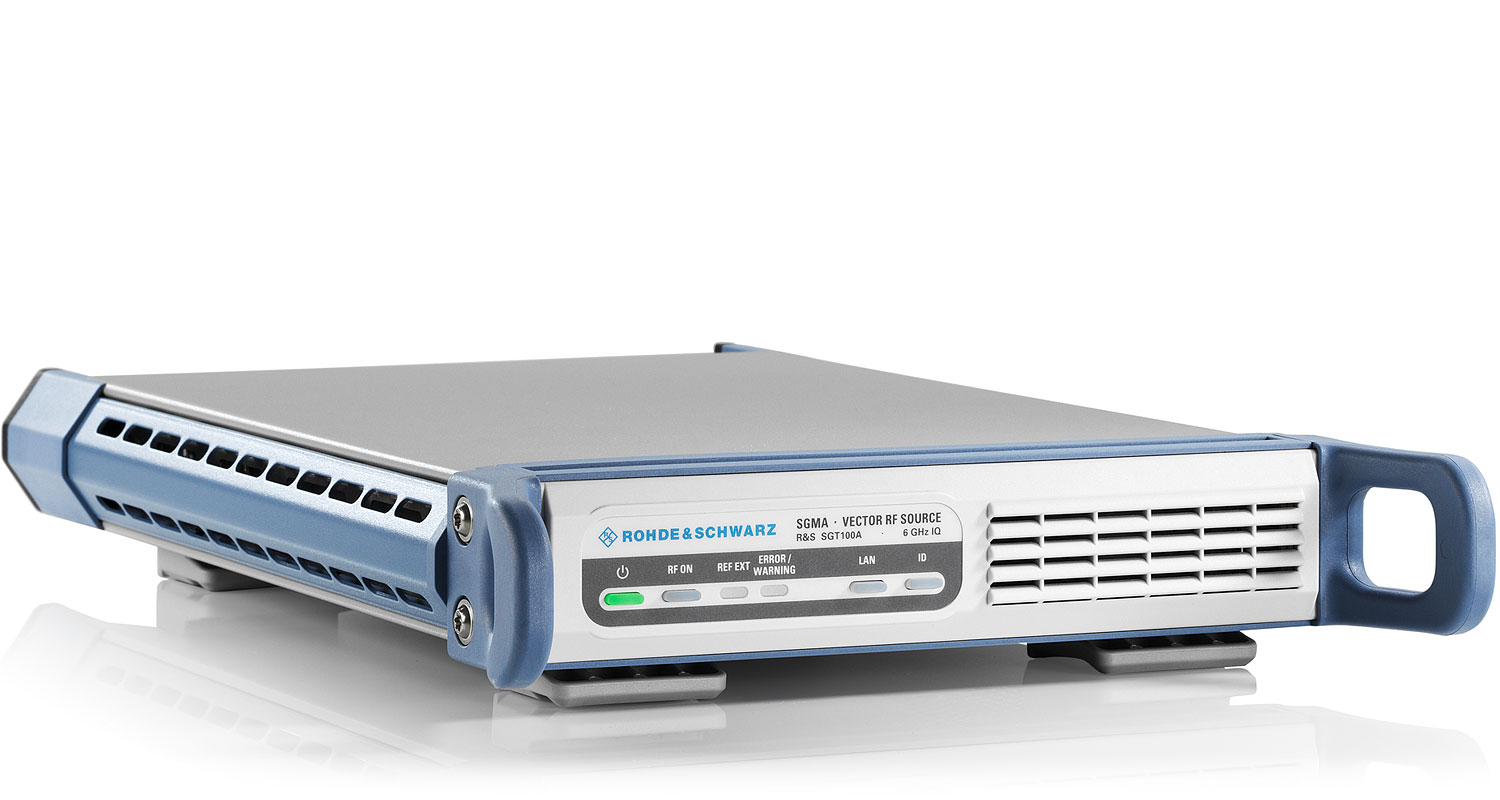

R&S?SGT100A
請求報價
R&S SGT100A 是集成有基帶發生器的射頻矢量信號發生器。它專門設計用于生產和自動化應用。作為快速、緊湊、節省空間的解決方案，它速度極快，確保提高生產率，適應任何測試系統。
廠家
羅德與施瓦茨（R&S）
產品分類
  • 描述
  • 技術規格
  • 資料下載

簡介：R&S SGT100A 矢量信號發生器

R&S???SGT100A 是一款帶有集成基帶發生器的射頻矢量信號發生器。它已針對生產和自動化應用進行了優化。

主要特點：R&S SGT100A 矢量信號發生器

  • 最快的矢量信號發生器，具有典型的頻率和電平切換時間。240 μs 優化生產吞吐量
  • 最小的獨立矢量信號發生器，頻率高達 6 GHz，帶有集成基帶發生器（1 HU ? 19"）
  • 集成基帶發生器，I/Q 調制帶寬高達 240 MHz（在 RF 中），支持所有高級數字標準，包括 IEEE 802.11ac
  • 卓越的 EVM 和 ACLR 射頻性能
  • 使用 R&S???WinIQSIM2??仿真軟件為 LTE 和 LTE-Advanced 等數字標準輕松生成信號
  • R&S???SMW200A 在具有兩個以上接收天線的 MIMO 應用中的理想增強

規格：R&S SGT100A 矢量信號發生器


Frequency
Frequency range CW mode and I/Q mode 1?MHz to 3?GHz
? with the R&S?SGT-KB106 option
CW mode and I/Q mode 		?
1?MHz to 6?GHz
Setting time with PCIe/Ethernet remote control < 500 μs
Input frequency for external reference into R&S?SGT100A 10?MHz, 13?MHz,?100?MHz, 1000?MHz
Level
Specified level range ? –120?dBm to +17?dBm (PEP)(peak envelope power)
Setting time with PCIe/Ethernet remote control, setting characteristic: auto < 500 μs
Spectral purity
Harmonics level ≤ 8 dBm, CW, I/Q wideband off < –30 dBc
Nonharmonics level > –10?dBm, offset > 10?kHz from carrier, f ≤ 1.5?GHz < –76?dBc
Wideband noise 10?MHz carrier offset,level > 5?dBm, 1?Hz meas. bandwidth, CW < –145 dBc
SSB phase noise 20 kHz carrier offset, 1 Hz measurement bandwidth
? f = 1 GHz < –126?dBc, typ. –133?dBc
? f = 6 GHz < –110?dBc, typ. –117?dBc
Pulse modulation ? optional, with the R&S?SGT-K22 option
On/off ratio ? > 80 dB
Minimum pulse width using the integrated pulse generator 20 ns
I/Q modulation
I/Q modulator bandwidth (RF) using an external analog signal
100?MHz < f ≤ 2.5?GHz, I/Q wideband
2.5?GHz < f ≤ 6? GHz, I/Q wideband 		20?% of carrier frequency
1?GHz
? using the integrated baseband source
with the R&S?SGT-K521 option
with the R&S?SGT-K521 and R&S?SGT-K522 options,
with the R&S?SGT-K521, R&S?SGT-K522 and R&S?SGT-K523 options 		60?MHz
120?MHz
160?MHz

240?MHz
Waveform length in one-sample steps 1 sample to 32 Msample
? with the R&S?SGT-K511 option 1 sample to 256 Msample
? with the R&S?SGT-K511 and R&S?GT-K512 options 1?sample to 1?Gsample
Waveform changeover time in multisegment waveform mode 50?MHz clock rate (external trigger, without clock change) 5 μs (meas.)
Sample resolution equivalent to D/A converter 16 bit
ACLR WCDMA 3GPP FDD, TM 1-64 > 68?dB; typ. 71?dB
EVM IEEE 802.11ac, 160?MHz, MCS?9 typ. 0.4?%
Supported standards with R&S?WinIQSIM2?TM with additional options EUTRA/LTE, LTE-Advanced, 3GPP FDD incl. HSPA/HSPA+, GSM/EDGE/EDGE Evolution, TD-SCDMA, CDMA2000?/1xEV-DO, TETRA, IEEE 802.11a/b/g/n/p/ac, IEEE 802.16, Bluetooth?, NFC, DVB-H/DVB-T, DAB/T-DMB, GPS, Galileo, GLONASS, BeiDou
Remote control ? PCIe (single lane), Ethernet (TCP/IP) 10/100/1000BASET, USB 2.0
General data
Power consumption ? 65 W (meas.)
Dimensions W × H × D, per unit 250?mm × 52.5?mm × 401?mm
(9.84?in × 2.07?in × 15.79?in)
1 HU, ??19“ rack width
Weight when fully equipped, per unit 4.0?kg (8.82?lb)
Recommended calibration interval 40 h/week operation in the full range of the specified environmental conditions 3 years
