AD和DA一體機
DN2.80系列
請求報價
16bit 40MS/s ADC 2/4/8通道 512MSample ? 16bit 40MS/s DAC（AWG） 2/4/8通道 512MSample ? DAC：高阻±12V輸出/50歐±6V輸出 ? 千兆以太網 ? 所有通道同步采集 ? ADC的4個輸入范圍: ±200 mV up to ±10V ? ADC：±100%偏置可調 ? 窗口觸發、預觸發、OR/AND觸發 ? 遠程控制 ? 特點: 單點采集、流模式、 多記錄模式、門采樣、ABA模式和時間戳
廠家
德國SPECTRUM
產品分類
HybridNETBOX系列 - 16位數據采集卡，AD/DA采樣率最高40MS/s
- 16bit 40MS/s ADC? ?2/4/8通道 512MSample
- 16bit 40MS/s DAC（AWG） 2/4/8通道 512MSample
- DAC：高阻±12V輸出/50歐±6V輸出
- 千兆以太網
- 所有通道同步采集
- ADC的4個輸入范圍: ±200 mV up to ±10V
- ADC：±100%偏置可調
- 窗口觸發、預觸發、OR/AND觸發
- 遠程控制
- 特點: 單點采集、流模式、 多記錄模式、門采樣、ABA模式和時間戳

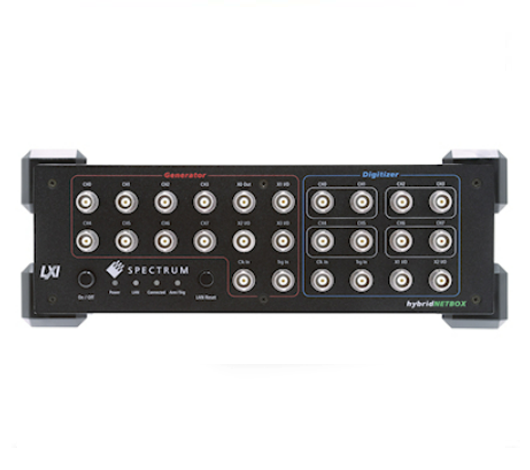

DN2.8系列產品簡介
? ? ? ? HybridNETBOX系列內部由一個數據采集卡和一個AWG組成，可以一起運行，也可以獨立運行。這就允許同步數據生成和數據采集用于響應測試、自動測試設備應用、MIMO應用或閉環應用等。獨立使用時，數字化儀可在現場采集測試數據，AWG可在實驗室回放測試數據。hybridNETBOX提供16位分辨率，采樣率為40MS/s和125MS/s，hybridNETBOX可以安裝在局域網上，并且可以從主機PC遠程控制。
軟件展示
? ? ? ?對于自己編程的用戶來說，可以使用成熟的的驅動器（適用于Windows和Linux系統）。M4i系列提供了一組編程示例來演示板卡主要信號捕獲功能。同時廣泛支持包括C/C++, LabVIEW, Visual Basic, VB.NET, C#, J#和 Delphi的編程環境。
結構框圖
應用領域
- ATE自動測試系統
- 雷達
- MIMO通信
- 電路驗證
- 機電一體化
選型
型號 |
采樣率 |
? ? 模擬輸入? ? |
? ? 模擬輸出? ? |
? ? 數字輸入? ? |
? ? ? ?帶寬? ? ? ?? |
| ? ? DN2.803-08? ?? | ? ? ? 40 MS/s? ? ?? | 8通道 | 8通道 | 3通道 | 20MHz |
| DN2.806-08 | 125 MS/s | 8通道 | 8通道 | 3通道 | 60MHz |
| DN2.813-02 | 40 MS/s | 2通道 | 2通道 | 3通道 | 20MHz |
| DN2.813-04 | 40 MS/s | 4通道 | 4通道 | 3通道 | 20MHz |
| DN2.816-02 | 125 MS/s | 2通道 | 2通道 | 3通道 | 60MHz |
| DN2.816-04 | 125 MS/s | 2通道 | 2通道 | 3通道 | 60MHz |
