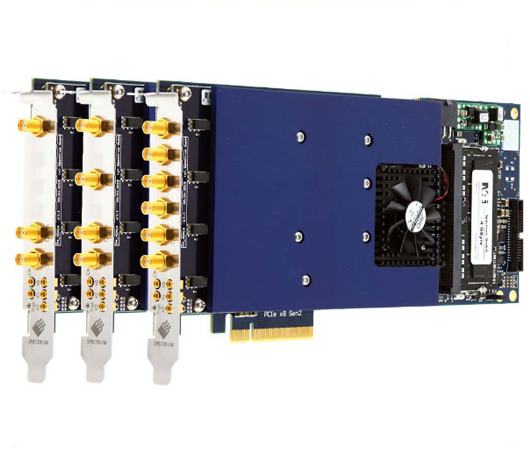

M4i.66xx-x8 - 16 bit 1.25GS/s 任意波形發生器

• 快速16 bit 任意波形發生器
• 1、2或4通道，1.25GS/s 采樣率
• 輸出信號帶寬>400 MHz
• 所有通道同步
• 輸出電平可通過程序調整：50歐姆時，±80 mV 到 ±2.5 V；(高阻時±160 mV 到 ±5 V )
• 固定的觸發到輸出延時
• 超快的PCI Express x8 Gen 2 接口
• 2 GSample 板載內存
• FIFO 持續輸出模式
• 模式： 單次、循環、FIFO、連續播放、門回放等
• 2個觸發輸入/輸出，AND/OR 邏輯觸發
• 每個系統可實現8塊卡同步

M4i.66xx系列產品描述

? ? ? ? M4i系列是基于PCIe平臺新推出的產品。相對傳統設備而言，新款設備更加小巧并更適用于市面上的電腦。只需將任意波形發生器卡裝入PCIe x8 或 x16卡槽，安裝驅動，然后通過軟件即可生成波形。任意波形發生器可任意進行編程，能與SBench6控制軟件協同使用，也可與第三方軟件工具如LabVIEW, LabWindows 和 MATLAB協同使用。

? ? ? ? ? 為了生成長波形和復雜波形，任意波形發生器配備了一個大容量的2G板上存儲器和諸如Single-Shot, Loop, FIFO, Gating 和 Sequence Replay等運行模式。Sequence Replay模式允許在內存中存儲不同的波形段，并在序列中形成串并聯和循環回路。此外，在運行時段內，可以通過軟件命令或過載波形在存儲波形間進行切換。

硬件框圖

應用領域

• 離子阱/超大量子計算
• 相控陣?yán)走_(dá)
• ?光譜
• ?核磁共振
• ?半導體測試

M4i.66xx系列產品選型
