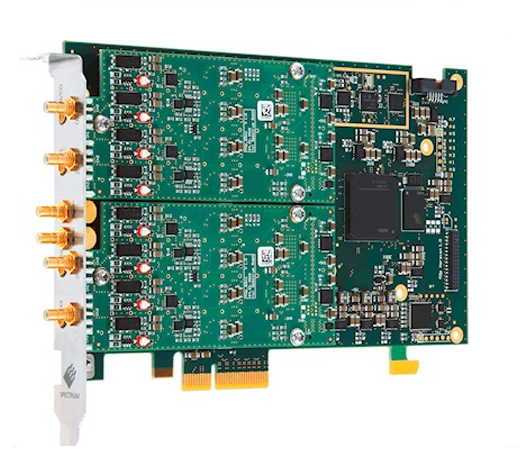

PCIe 任意波形發生卡

M2p.65系列

請求報價

M2P.65系列任意波形發生器包含16位模擬數字轉換器和一個流速高達700MByte/s的PCIe x4接口。由于卡片長度為168mm，幾乎適用于所有PC。憑借40 MS/s或125 MS/s的速度，產品的板載內存能夠達到512 MSamples，輸出水平高達±6 V并擁有4個額外的多功能輸出。

廠家

德國SPECTRUM

產品分類

熱門產品

測試與儀器

高速數據采集

D/A 任意波形發生器

PCIe 任意波形發生卡

M2P.65xx-x4-16位125 MS/s任意波形發生器

高達125 MS/s 4通道；80MS/s 8通道
子型號有1通道、2通道、4通道和8通道
PCI Express x4接口，數據傳輸率700MB/s
所有通道上同步產生信號
輸出電平最大為±3 V 50歐（±6 V 1M歐）
功能：單次回放、循環、FIFO、門回放、順序回放
1GB板載內存
每個系統最多同步16張卡
觸發至輸出延遲固定
可使用SCAPP選項從CUDA GPU直接傳輸數據

M2P.65x系列產品簡述

? ? ? ? M2P.65系列任意波形發生器包含16位模擬數字轉換器和700MByte/s的PCIe x4接口。板卡尺寸非常小，長度只有168mm，適合各種電腦，甚至包括緊湊形電腦。40 MS/s或125 MS/s的回放速度，產品的板載內存為512 MSamples，輸出水平高達±6 V并擁有4個額外的多功能輸出。該系列采集卡非常適合在1MHz至60MHz頻率區間進行信號回放，并且所有通道間嚴格同步，同步精度為200ps內，適合嚴苛的測試應用。

軟件展示

硬件框圖

應用領域

雷達、激光雷達
超聲波
醫療
汽車測試
物理實驗

選型

型號	精度	通道數? ? ??	回放速率??	內存? ??
M2p.6530-x4? ? ??	16 bit? ? ? ?	1	40 MS/s	1 GB
M2p.6531-x4	16 bit	2	40 MS/s	1 GB
M2p.6560-x4	16 bit	1	125 MS/s	1 GB
M2p.6561-x4	16 bit	2	125 MS/s	1 GB
M2p.6566-x4	16 bit	4	125 MS/s	1 GB
M2p.6533-x4	16 bit	8	40 MS/s	1 GB
M2p.6568-x4	16 bit	8	125MS/s 4ch; 80MS/s 8ch	1 GB
