PCIe數據采集卡

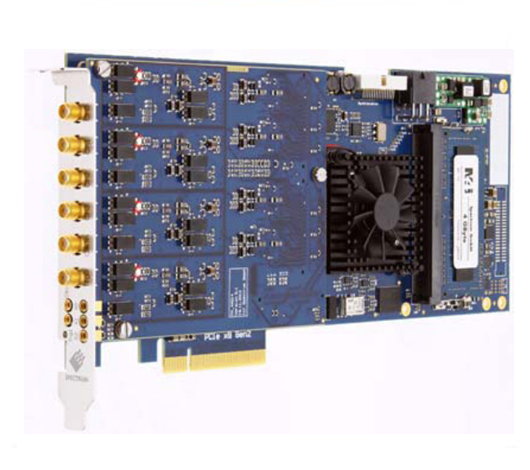

M4i.44系列
請求報價
14/16 位數據采集卡，采樣率高達 500 MS/s ；高達500 MS/s 4通道 ； PCI Express x8 Gen 2 接口 ； 所有通道同步采集 ； 2 GSample (4 GByte) 板載內存
廠家
德國SPECTRUM
產品分類
M4i.44xx-x8 - 14/16 位數據采集卡，采樣率高達 500 MS/s
- 高達500MS/s 4通道，1GS/s 2通道；
- 超快的PCI Express x8 Gen 2 接口
- 所有通道同步采集
- 每通道獨立的ADC和放大
- 6個輸入范圍: ±200 mV 到±10 V
- 2 GSample (4 GByte) 板載內存
- 窗口觸發、預觸發、OR/AND觸發
- 每個系統能高達8塊卡同步
- 特點: 單點采集、流模式、 多記錄模式、門采樣、ABA模式和時間戳
- 支持?jǐn)?shù)字IO（自帶3個，可擴展）
M4i.44xx系列產品簡述
? ? ? ? M4i.44xx系列數字化儀在采樣率和分辨率指標都非常高。PCIe×8 Gen2接口能達到3.4GB/s傳輸速率。獨立ADC的雙通道或者四通道提供，精度14bit和16bit分辨率，能滿足高質量的信號采集需求。雖然該板卡采用了最新的生產技術，但它的軟件架構和上一代m2i、m3i的板卡的驅動是兼容的。所以問世10年的200KS/s多通道采集卡和一塊剛剛問世的500MS/s高精度數字化儀可以采用同樣的軟件進行操作。
軟件展示
硬件框圖
應用領域
- 雷達、激光雷達
- 激光測距
- 飛行時間質譜
- 超聲成像
- 光聲成像
- 光學相干斷層掃描（OCT）
- 分布式光纖傳感 DTS/DAS
選型
相關產品
高速數據采集板卡
NEW
M5i.33xx系列
高性能 M5i.33xx 系列集高分辨率、高采樣率、高帶寬和世界上最快的數字化儀流速于一身，可提供出色的性能。
在選定的系統上，該卡可以連續地將一個通道以 6.4 GS/s 和 12 位分辨率流式傳輸?shù)?CPU 或 GPU。M5i系列基于Spectrum的通用API，并使用與2005年以來發布的所有Spectrum產品相同的軟件界面。
【廠家】 德國SPECTRUM
【產品分類】 測試與儀器 - 高速數據采集 - 數字化儀/瞬態記錄儀
LXI高速數據采集儀
DN2.44系列
2, 4 或 8 通道，采樣率 130 MS/s 到 500 MS/s ；所有通道同步采集 ；4 GSample/2 GSample 內存
【廠家】 德國SPECTRUM
【產品分類】 測試與儀器 - 高速數據采集 - 數字化儀/瞬態記錄儀
LXI高速數據采集儀
DN2.22系列
2, 4 或8 通道，采樣率 1.25 GS/s到 5 GS/s ； 帶寬能到1.5 GHz ； 8 GSample/4 GSample 存儲
【廠家】 德國SPECTRUM
【產品分類】 測試與儀器 - 高速數據采集 - 數字化儀/瞬態記錄儀
