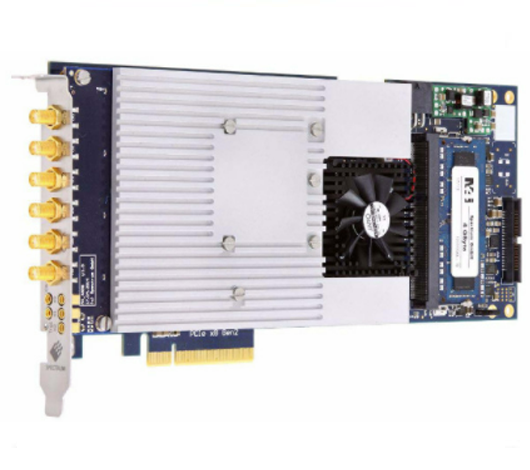

M4i.22xx-x8 - 8 位數據采集卡，采樣率高達 5 GS/s
- 5 GS/s 1通道
- 2.5 GS/s 2通道
- 1.25 GS/s 4通道
- 高達 1.5 GHz帶寬
- 超快的PCIE接口
- 所有通道同步采集
- 4個輸入范圍: ±200 mV 到 ±2.5 V
- 4 GSample板載內存
- 窗口觸發、預觸發、OR/AND觸發
- 每個系統能高達8塊卡同步
- 特點: 單點采集、流模式、 多記錄模式、門采樣、ABA模式和時間戳
M4i.22xx-x8系列產品簡述??
?
? ? ? ?M4i.22xx-x8系列是高速數據采集卡，包含9個型號。每個輸入通道都擁獨立的A/D轉換器和獨立的程控放大器。這樣所有通道都可以無相位延時的同步記錄信號。4GB的板載內存，保證了即使在最高采樣率下也可以進行長時間記錄。
接口采用PCIe總線，最高的數據傳輸速度可達3.4GB/s。M4i.22xx-x8系列均支持瞬態記錄和數據流模式（FIFO），數據流可捕捉直接傳遞至電腦端的超長信號，在保持完整信息的同時對其進行存儲或分析。
靈活的觸發模式以及前端的增益調整，使得該系列可以捕獲最為復雜與稀有的事件。采集模式包括快速觸發、帶時間戳的分段存儲模式。觸發器之間待觸發時間可低至80采樣點（5G每秒的情況下達到16納秒），這樣即便是兩個事件發生時間極為接近的情況下，也能采集到。
對于通道需求超過4個的應用來說，最多可在同一系統中運行8個M4i系列板卡。板卡之間可以通過Star-Hub選項進行同步，該選項可分發板卡之間的時鐘和觸發信號。通過使用Star-Hub，系統可擴展到8到32個完全同步的通道。
軟件展示
? ? ? ? 對于自己編程的用戶來說，可以使用成熟的的驅動器（適用于Windows和Linux系統）。M4i系列提供了一組編程示例來演示板卡主要信號捕獲功能。同時廣泛支持包括C/C++, LabVIEW, Visual Basic, VB.NET, C#, J#和?Delphi的編程環境。
結構框圖
應用領域
- 雷達、激光雷達
- 激光測距
- 飛行時間質譜
- 航天測控
- 光譜采集
選型
