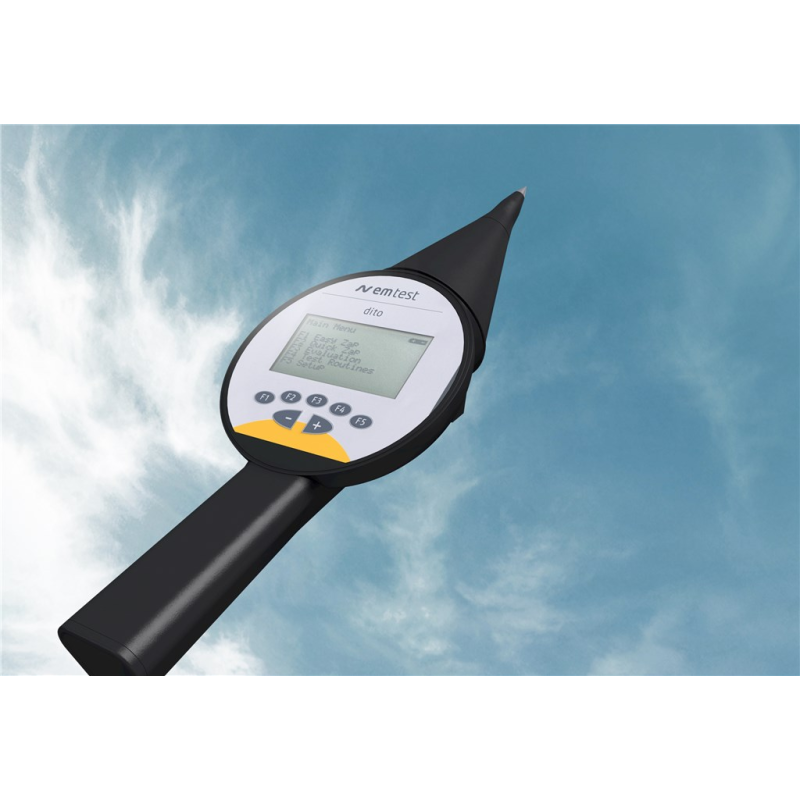

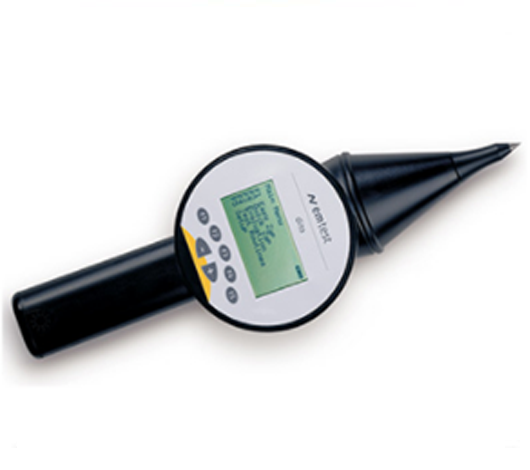

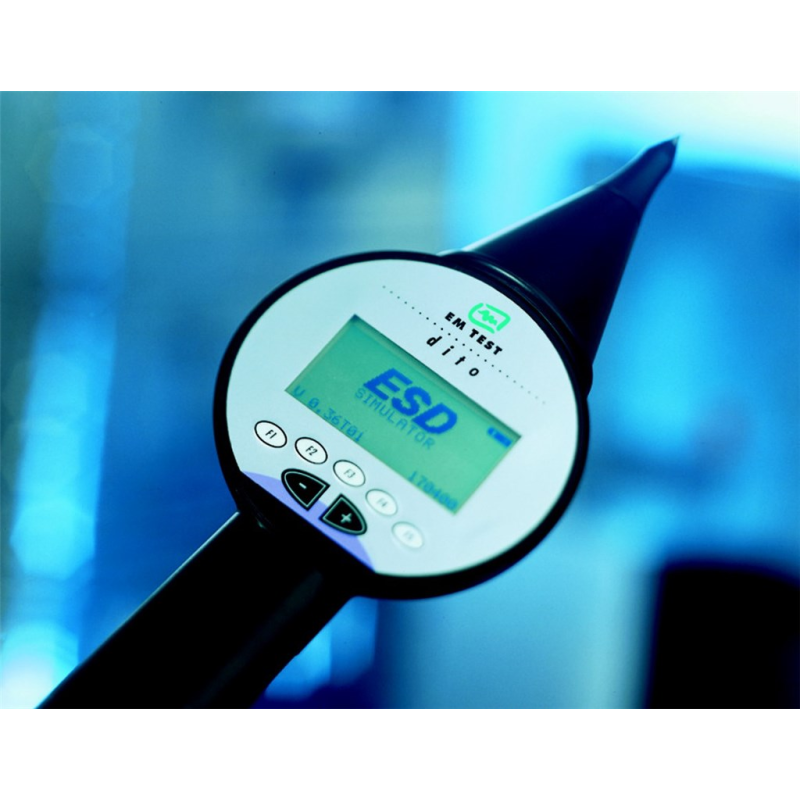

靜電放電模擬器
dito
請求報價
dito 是非常先進的靜電放電測試設備，能夠依照 EN/IEC 61000-4-2 等標準要求精確地模擬靜電放電脈沖。接觸放電可達10KV，空氣放電可達16.5kV。
廠家
阿美特克(AMETEK)
產品分類
dito 是非常先進的靜電放電測試設備，能夠依照 EN/IEC 61000-4-2 等標準要求精確地模擬靜電放電脈沖。接觸放電可達10KV，空氣放電可達16.5kV。
主要特點：
- 符合人體工程學設計
- 重量?jī)H有 870 g

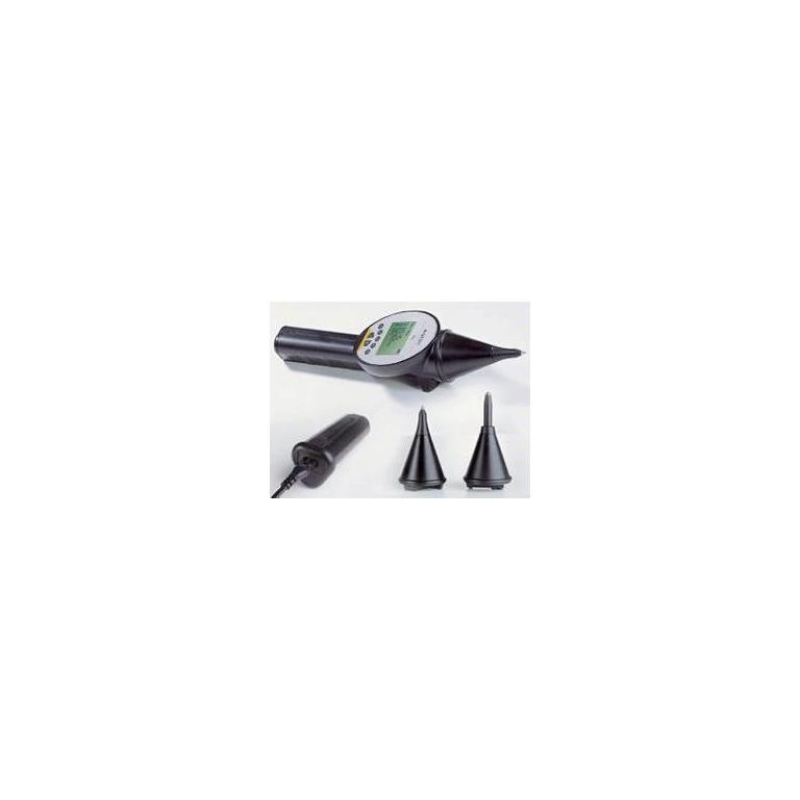

- 放電頭可互換
- 放電模塊可互換
- LifePO4 全新可充電電池，支持長時間測試
- 內置標準測試程序庫
- 可測量并控制測試電壓
- 包含用于測試和評估的各種測試程序
主要參數：
- 接觸放電模式：500 V - 10,000 V +/- 5%
- 空氣放電模式：500 V - 16,500 V +/- 5%
- 分辨率步長: 100 V
- 保持時間：大于 5 秒
- 極性：正、負
- 測試電壓可測量，并通過顯示屏顯示
- 單個脈沖模式：產生單個脈沖
- 連續模式：空氣放電最高可達 20 Hz，接觸放電最高可達 10 Hz
具體指標：
| 測試等級 | |
| 接觸放電 | 500 V - 10,000 V ± 5 % |
| 空氣放電 | 500 V - 16,500 V ± 5 % |
| 分辨率 | 100 V 步進 |
| 持續時間（空氣放電） | 大于 5 S ? |
| 極性 | 正/負 |
| 測試電壓 | LCD顯示 |
| 輸出 | |
| 接觸放電脈沖 | 符合 IEC/EN 61000-4-2標準；150pF/330ohm |
| 上升時間 | 0.8 ns +/- 25% |
| 第一峰值電流 |
7.5A ± 15% @2kV 15A ± 15% @4kV 22.5A ± 15% @6kV 30A ± 15% @8kV |
| 30ns的電流值 |
4.0A ± 30% @2kV 8.0A ± 30% @4kV 12.0A ± 30% @6kV 16.0A ± 30% @8kV |
| 60ns的電流值 |
2.0A ± 30% @2kV 4.0A ± 30% @4kV 6.0A ± 30% @6kV 8.0A ± 30% @8kV |
| 觸發 | |
| 單個脈沖 | 產生單個脈沖 |
| 復合脈沖（連續） | 連續放電最高可達20Hz（空氣放電）和10Hz（接觸放電） |
| 軟件觸發 | 通過光纖接口由計算機軟件控制 |
| 測試程序 | |
| 簡易程序 | 依據各種標準等級進行測試 |
| 快速啟動測試程序 | 所有測試參數可在測試過程中調整，簡單快速、易于使用 |
| 評估 | 20Hz空氣放電，評估DUT測試點 |
| 標準測試程序 | IEC/EN61000-4-2測試等級1-4；EN61000-6-1/-6-2 |
| 設置 | 參數、標準等級等 |
| 顯示與控制 | |
| 顯示 | LCD圖形顯示，128×64像素 |
| 操作 | 5個功能鍵，2個方向鍵以及脈沖觸發鍵 |
| 操作 | |
| 手動操作 | 通過功能鍵手動操作 |
| 遠程控制 | 通過內置光纖接口由計算機軟件控制 |
| 供電電壓 | |
| 電池供電 |
在 16.5 kV 時可連續放電超過 70,000 次 操作未超過 10 分鐘后自動切斷電源 LiFePo4 電池容量 12.8 V - 1000 mAh |
| 電源供電 | 通過MAD電源供電適配器 |
| 通用數據 | |
| 重量 | 約940克（含電池） |
| 箱體材料 | ABS，按照UL94VO標準設計 |
| 環境溫度 | 0℃-45℃（操作條件） |
| 相對溫度 | 最大 95% (操作條件) |
| 電池充電器 | 100V-240V+/-10%,50/60Hz，充電時間少于2小時 |
| 附件 | |
| DM1 |
150pF/330ohm放電模塊，內置放電開關； 空氣放電頭，接觸放電頭 |
| PowerPack DITO |
可充電電池 LiFePo4 電池容量 12.8 V - 1000 mAh 內置低壓保護安全模塊 |
| CU DITO | DITO 充電單元 ，電池充電器 |
| ? | 手提箱 、2m 接地裝置 、測試證書及操作手冊 |
| 選件 | |
| DM1-RFCI | 150pF/330ohm放電模塊，上升時間200ps-300ps |
| DM2 | 150pF/2000ohm放電模塊 |
| DM3 | 330pF/2000ohm放電模塊 |
| DM4 | 100pF/1500ohm放電模塊 |
| DMX | 根據用戶需求定制的放電模塊 |
| esd.control | 遠程控制及報告生成軟件，光纖接口 IFA |
| VCP |
50cm*50cm垂直耦合板 含2*470K歐姆接地裝置EAS30 |
| EAS30 | 2*470K歐姆接地裝置 |
| MAD | 交流電源適配器 |
| 光纖接口 |
DITO 和計算機（USB接口）相連接的光纖，USB A 型接口 電纜長 3 m 或 6 m ，最大波特率為 19,200 |
相關產品

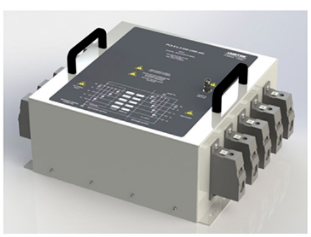

AC690V/DC1000V200A浪涌耦合去耦網絡
PCD 8 S-3-690-1000-200
涌脈沖通過獨立的耦合/去耦網絡作用于高壓和大電流供電線路。PCD 8 s-3-1000-200提供用于3 ×690V AC, 1.000V DC和高達200 A的供電線路。
【廠家】 .
【產品分類】 測試與儀器 - 電磁兼容測試 - EMS瞬態抗擾度測試設備

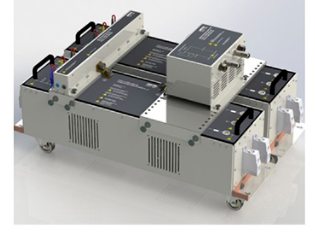

AC690V/DC1000V200A脈沖群耦合去耦網絡
PCD 8 b-3-690-1000-200
電快速瞬脈沖群通過獨立的耦合/去耦網絡應用于高壓和大電流供電線路。PCD 8 b-3-690-1000-200提供用于3 * 690V AC、1000 V DC和最大供電電流200A線路。
【廠家】 .
【產品分類】 測試與儀器 - 電磁兼容測試 - EMS瞬態抗擾度測試設備

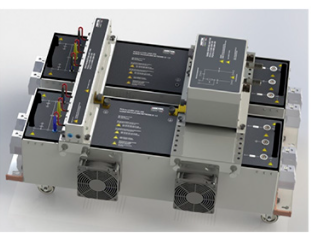

AC690VDC100V100A浪涌耦合去耦網絡
