VCS 500N12 系列

VCS 500N12 型號

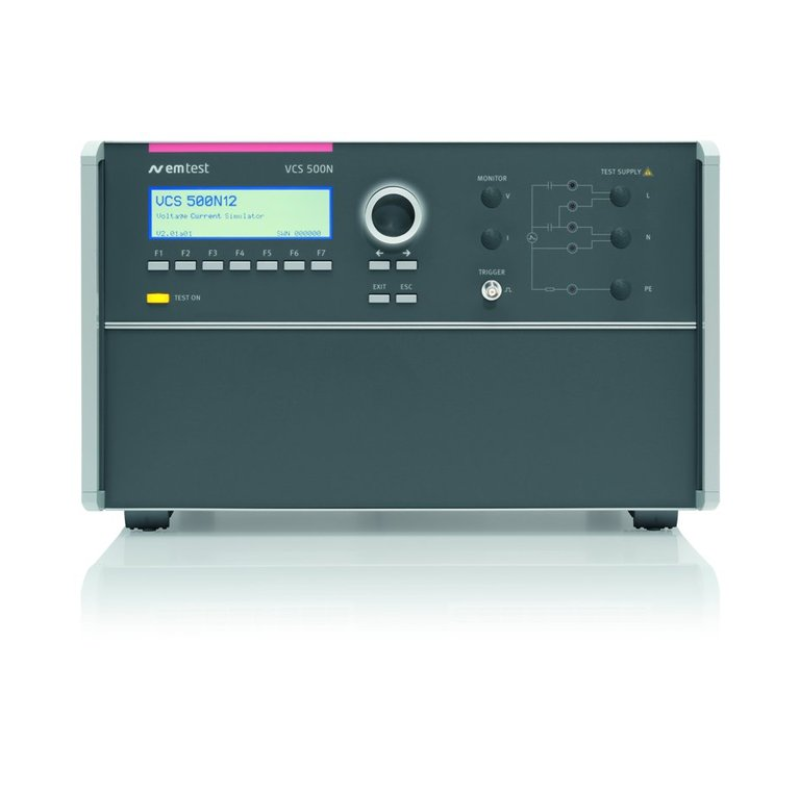

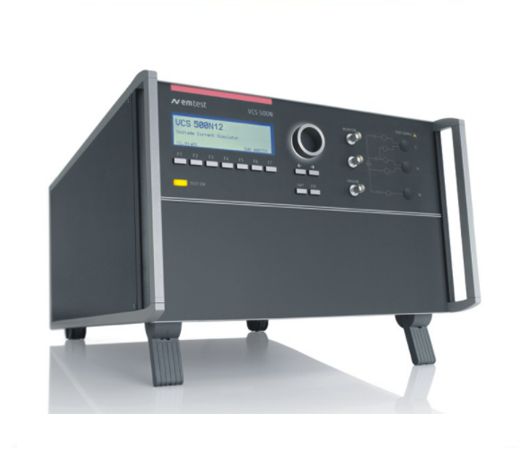

VCS 500N12

12 kV 浪涌模擬器
波形 1.2 / 50 us - 8 / 20 us
耦合方式符合 IEC 和 ANSI Cat.B 標準
配備外置三相 3 x 480 V 耦合網絡

VCS 500N12.2

12 kV 浪涌模擬器
波形 1.2 / 50 us - 8 / 20 us
耦合方式符合 IEC 和 ANSI Cat.B 標準
配備外置三相 3 x 690 V 耦合網絡
需與 CNV 503S21 配合使用

組合波形 1.2 / 50 US - 8 / 20 US

開路電壓

500 V - 12,000 V ± 10%

上升時間

1.2 us ± 30%

脈沖半峰值時間

50 us ± 20%

短路電流

最大 6,000 A ± 10%

上升時間

8 us ± 20%

脈沖半峰值時間

20 us ± 20%

極性

正，負，交替

計數器

1 - 30,000 或無限

觸發電路

觸發方式

自動，手動，外部觸發

CRO 觸發

示波器 5 V 觸發信號

同步

0° - 360°，分辨率 1°

重復率

6 s - 999 s，取決于電壓

輸出

直接輸出

通過高壓連接器輸出：
- Zi = 2 ohm
- 連接外置浪涌耦合網絡

測量

CRO 電壓監測

10 Vp 對應 12,000 V

CRO 電流監測

10 Vp 對應 6,000 A

峰值電壓

12,000 V，LCD 顯示

峰值電流

6,000 A，LCD 顯示

測試程序

快速啟動

參數在線可調，簡單迅速

標準測試程序

符合 IEC 61000-4-5 標準，測試等級 1 - 4
手動設置標準測試程序

用戶測試程序

N 個脈沖后改變極性
N 個脈沖后改變耦合
N 個脈沖后改變電壓
N 個脈沖后改變相角

服務

服務、設置、自測

接口

串行接口

光纖鏈路，帶有 3 m 長電纜，USB A 型接口

并行接口

IEEE 488，地址 1 - 30

耦合網絡接口

控制外置耦合網絡

安全

安全電路

控制輸入(24 V 直流)

警示燈

浮動輸出接觸

通用數據

VCS 500N12

尺寸和重量

19" /9 HU，約 35 kg

供電電壓

115 / 230 V +10 / -15%

保險絲

2 x T 2 AT(230 V)或 2 X T 4 AT(115 V)

VCS 500N12.2

尺寸和重量

19" /12 HU，約 40 kg

供電電壓

115 / 230 V +10 / -15%

保險絲

2 x T 2 AT(230 V)或 2 X T 4 AT(115 V)

環境要求

溫度

10 °C -35 °C

相對濕度

30 % - 75 %，無凝結

大氣壓

86 kPa  - 106 kPa

選件

MS 100N

磁場線圈，場強可達 3,200 A / m

iec.control

遠程控制及報告軟件，包含標準測試程序和報告生成功能。

附件

電源線耦合 / 去耦網絡

CNV 501S6

單相耦合去耦網絡，用于浪涌測試，250V/16A

CNV 501S7

單相耦合去耦網絡，用于浪涌測試，250V/32A

CNV 503S14

三相耦合去耦網絡，用于浪涌測試，3×440V/16A

CNV 503S15

三相耦合去耦網絡，用于浪涌測試，3×440V/32A

CNV 503S21

三相耦合去耦網絡，用于浪涌測試，3×690V/32A
需配合 VCS 500N12.2 使用

信號線 / 通信線耦合 / 去耦網絡

CNV 504N系列

4 線信號線 / 數據線耦合網絡
符合 IEC 61000-4-5 標準 Ed 3.0  fig. 9
浪涌電壓：最高可達 10 kV
被試設備電流：最大可達 4 A

CNV 508N系列

8 線信號線 / 數據線耦合網絡
符合 IEC 61000-4-5 標準 Ed 3.0 fig. 9
浪涌電壓：最高可達 10 kV
被試設備電流：最大可達 4 A

CNV 504T5

4 線非屏蔽對稱線（通信線）耦合去耦網絡
符合 IEC 61000-4-5 標準 Ed 3.0(fig. 10)

CNV 508T5

8 線非屏蔽對稱線（通信線）耦合去耦網絡
符合 IEC 61000-4-5 標準 Ed 3.0(fig. 10)

CNI 508N2 網絡組

耦合 / 去耦網絡及保護網絡組，用于非屏蔽和屏蔽高速通信線（以太網線 ）測試

SPN 508N1

浪涌保護網絡，用于非屏蔽和屏蔽電纜及 4 對雙絞線，剩余電壓最高 10 V
